一份18层剪力墙结构住宅楼结构CAD施工方案图纸

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：高层建筑
• 地上层数：18层
• 地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.40kN/平方米
• 雪压：0.35kN/平方米
• 参考图纸：10张
• 图纸年代：近代

该附件为某小区住宅楼，地上18层，地下一层，结构性质为A级高度高层建筑，结构体系为钢筋混凝土剪力墙结构，基础采用桩基础，7度设防。
该资料包含：结构设计说明、剪力墙平面图、结构 、基础详图、剪力墙边缘构件详图、节点详图等共10张图纸。
出图时间：2010.05。

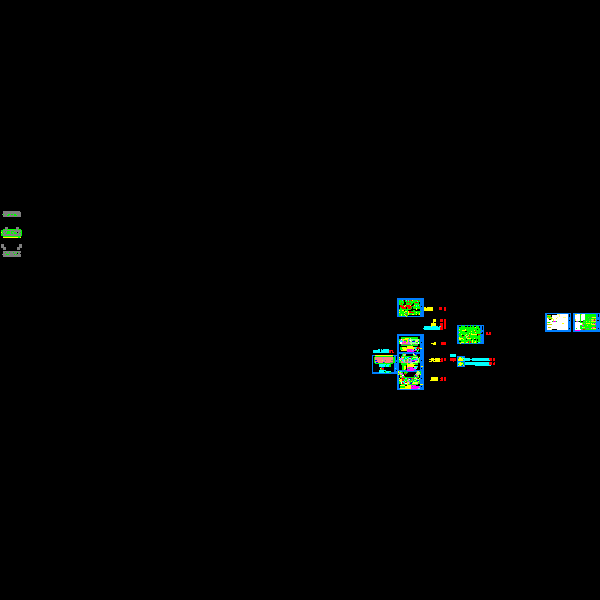

第 1 张图
