高级高尔夫球会E型3层框架结构欧陆风格独栋别墅样板房建筑施工CAD图纸

[复制链接]

0

主题

0

帖子

830

积分

超级版主

Rank: 8Rank: 8

积分
830
发表于 2020-1-21 22:23:30 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 点击这里 搜索更多您想要的资源


  • 别墅类别: 独栋别墅
  • 建筑高度:多层建筑
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 项目地址:广东
  • 图纸设计风格:欧陆风格
  • 图纸设计流派:新古典
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑面积:2245.13平方米
  • 占地面积:13845平方米
  • 容积率:0.45平方米
  • 建筑高度:8.15m
  • 地上层数:3层
  • 效果图:无

附件详情

工程名称:E型别墅样板房
建设地点:xxx高尔夫球会
建设单位:xx房地产开发有限公司
使用功能:别墅
建筑类别及耐火等级 :二类
耐火等级为二级
抗震设防烈度 :7度
建筑耐久年限 :二级50年
主要结构类型 : 框架
E型别墅样板房
建筑占地面积:13845平方米
建筑面积:2245.13平方米
建筑层数:3
建筑总高度:17.8米
容积率:0.45
建筑总高度:8.15米

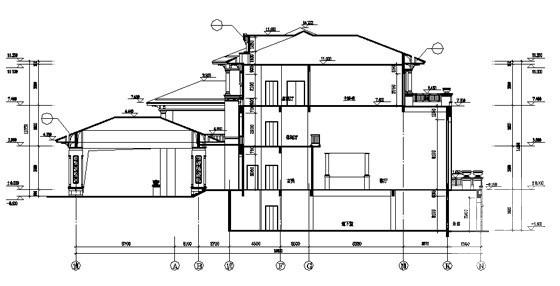

剖面图

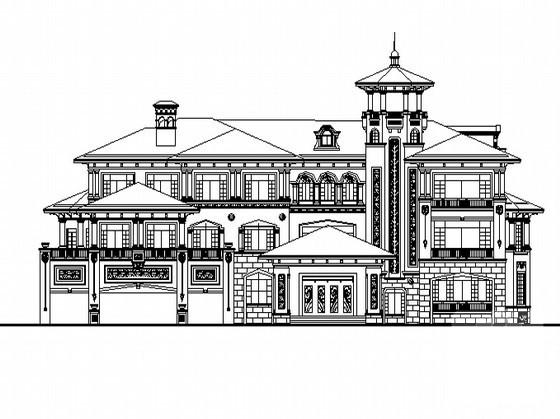

第 1 张图
第 1 张图
第 2 张图
第 2 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-1-21 22:23:30上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在别墅建筑专区发帖交流相关知识。

附件2099v11ed1dcw2d1cfw00c0d0s.rar

5.72 MB

下载  售价: 100 积分    赚积分
