5层框架结构中学教学楼毕业设计方案（建筑）

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

本项目为南京市某高中教学楼，拟建于南京某区内，建筑的主要功能用做教学。建筑建筑设计结构形式为钢筋砼框架结构。建筑物为五层，建筑高度为18.6米，包括 建筑施工 图、 结构施工图 ，制图标准，清晰，计算书64页，摘要、目录、正文、致谢，英文翻译等，非常值得参考。

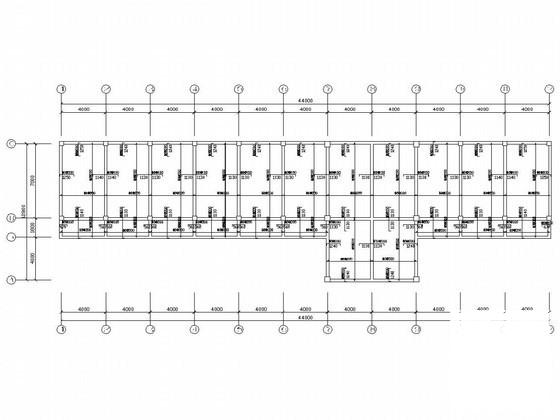

屋面板配筋图

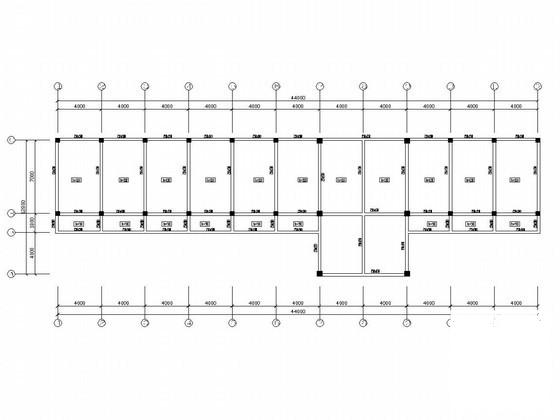

屋面结构布置图

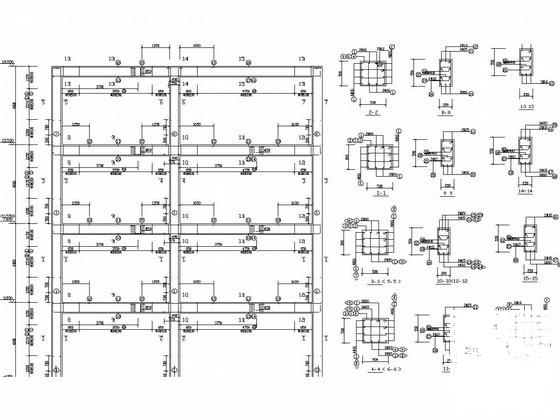

框架配筋图

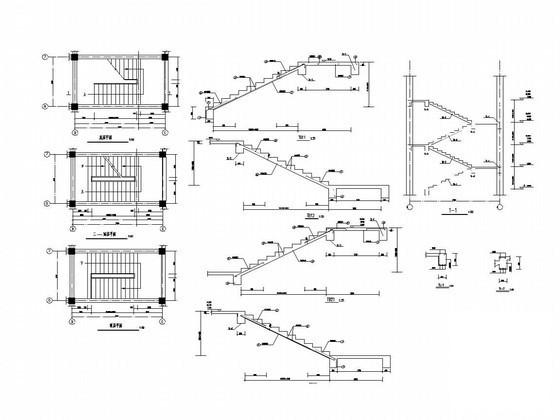

楼梯详图

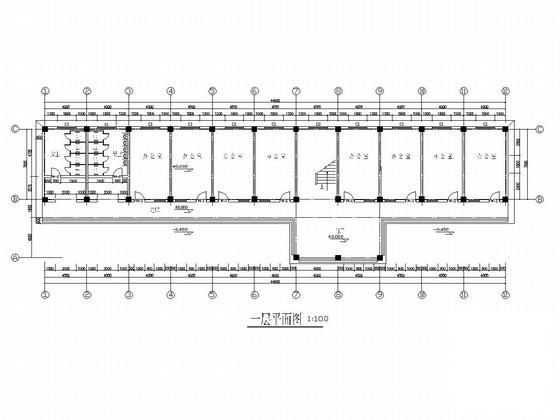

一层平面图

标准层平面图

正立面图

立面图

剖面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-29 21:35:37上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑设计专区发帖交流相关知识。
