一份6层现代风格沿街商务办公楼建筑结构CAD施工图纸

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 办公楼类型：写字楼
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 图纸设计深度：施工图
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：37张
• 建筑设计面积：2566平方米
• 占地面积：467.8平方米
• 地上层数：6层
• 设计效果图：无

附件详情

该项目为某六层沿街商务办公楼建筑结构施工图，
总建筑面积2566平米；
占地面积467.8平米；
主要结构类型：框 架；
建筑层数：六 层；
建筑耐火等级：二 级；
抗震设防烈度：六 度；
设计使用年限：50年；
建筑类别：丙 类；
图纸内容包括建筑设计总说明、各层平面图、屋顶平面图、轴立面图、楼梯大样、轴测图；
结构设计总说明、基础顶柱配筋平面图、基础梁配筋图、Y向梁配筋图等等，
共37张图纸。
设计功能包括商铺、办公室、休息间等。

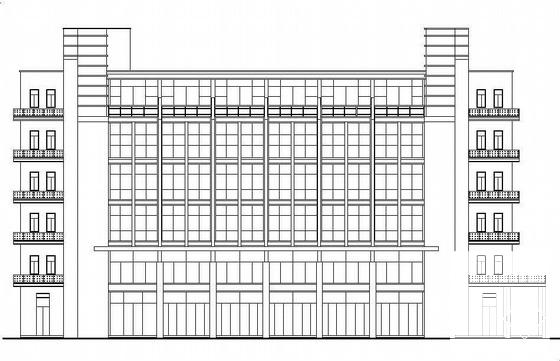

第 1 张图

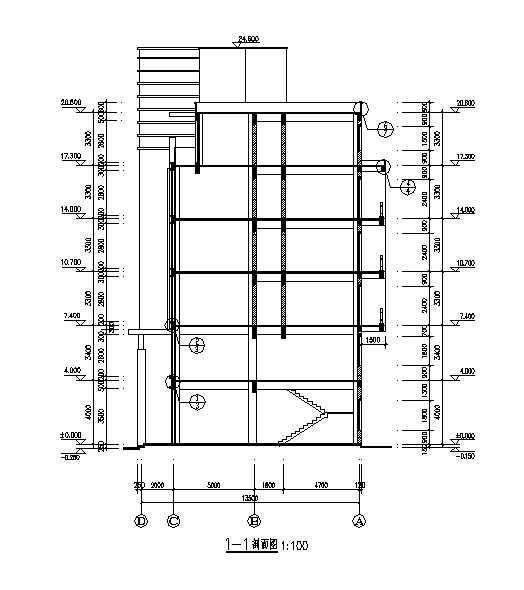

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
