一份钢结构多层住宅毕业设计(建筑结构设计方案CAD图纸)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

[学士]某钢结构多层住宅毕业设计(含计算书、建筑结构设计图)
该资料为：[学士]某钢结构多层住宅毕业设计(含计算书、建筑结构设计图)
结构类型：纯框架钢结构体系；
层数：5层；
柱网布置：3.6—4.8—2.7—4.8—3.6—3.6—4.8—2.7—4.8—3.6
楼板材料：YX-75-230-690（I）型压型钢板及C30混凝土的组合楼板，厚度为155mm；
内容包括：
计算书：
第一章 建筑设计说明
第二章 结构设计说明
第三章 结构设计计算书
共69页。
该资料包含：
立面图、平面图、外墙大样、建筑节点图、梁柱节点图、楼梯详图、埋入式刚性柱脚构造成图、柱构件节点详图共11张图纸。

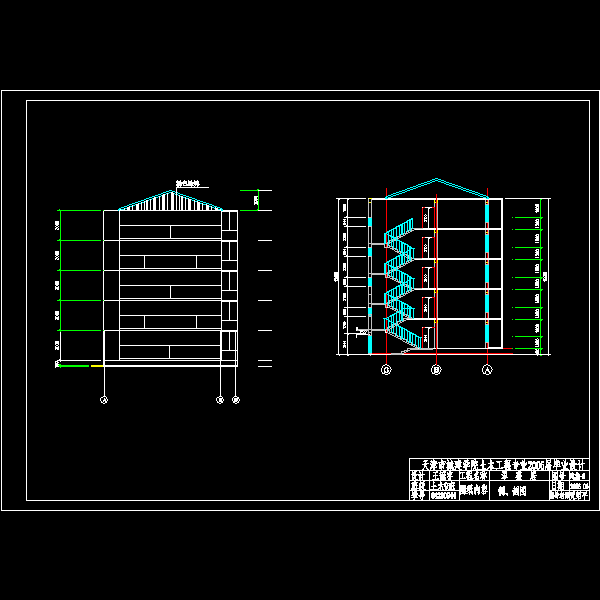

侧立面.dwg

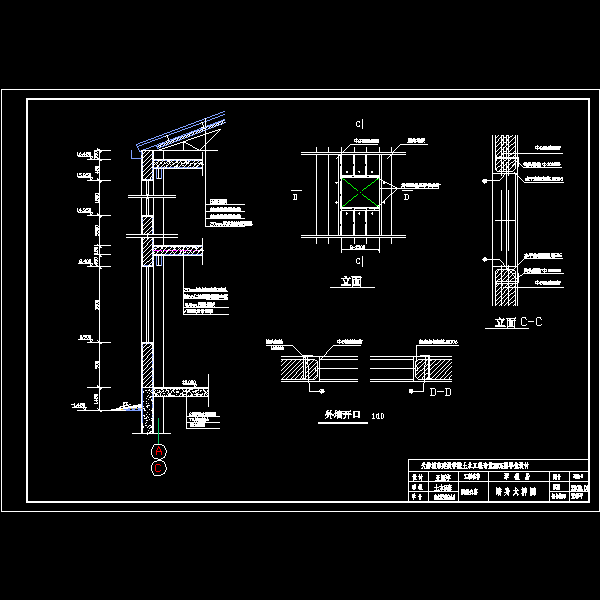

外墙大样.dwg

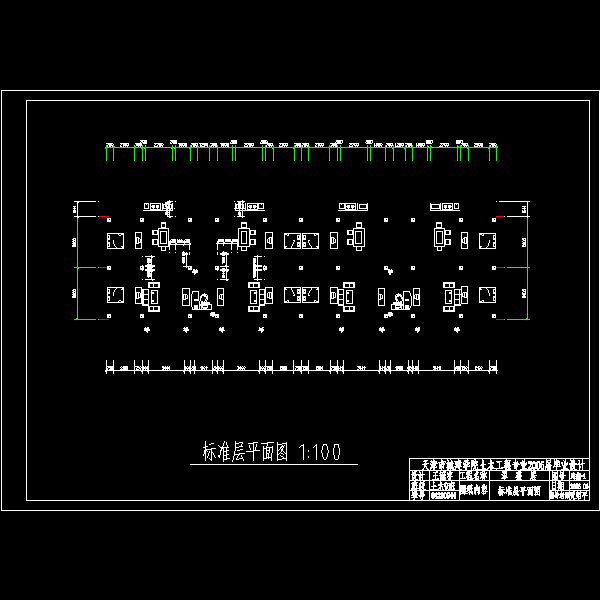

标准层平面.dwg

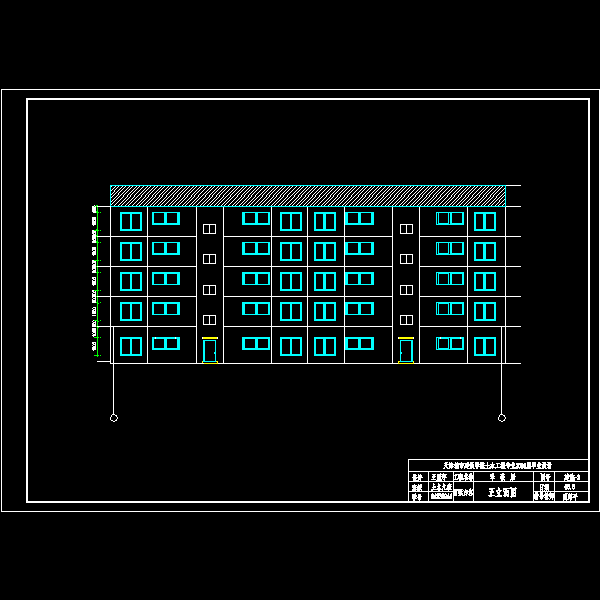

正立面.dwg

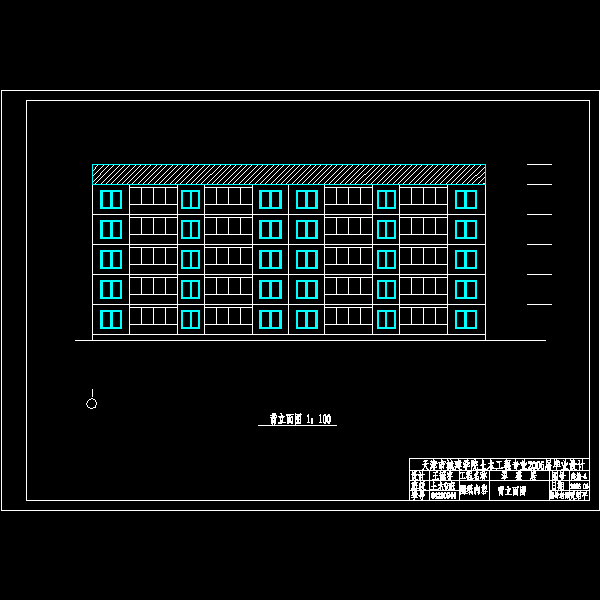

背立面.dwg

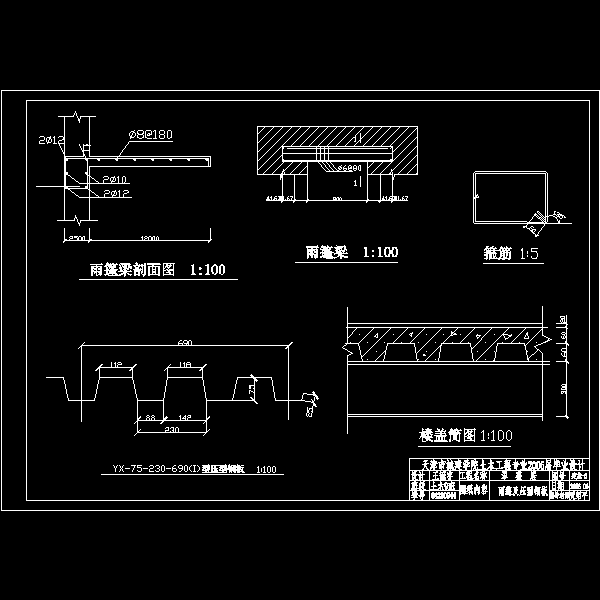

雨篷梁.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
