[CAD大样图]中学教学楼毕业设计方案

fengzhong · 发表于 2020-3-30 15:56:51

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

该资料为：[学士]深圳某中学教学楼毕业设计
学校总占地面积为105039.6 m2，总建筑面积为72026.4 m2。6＃教学楼主体结构五层，局部六层，层高4m。建筑占地面积约750 m2，总建筑面积约2750m2。设计总标高为23.500m。该资料采用钢筋混凝土框架结构，预制高强度混凝土管桩基础。建筑选取开间为9m，进深为9m。
抗震设防烈度为6度
内容包括：
1、计算书：
第1章附件详情与设计基本条件
第2章建筑设计
第3章荷载计算
第4章结构设计—手算部分
第5章结构设计—电算部分
共86页。
2、图纸：

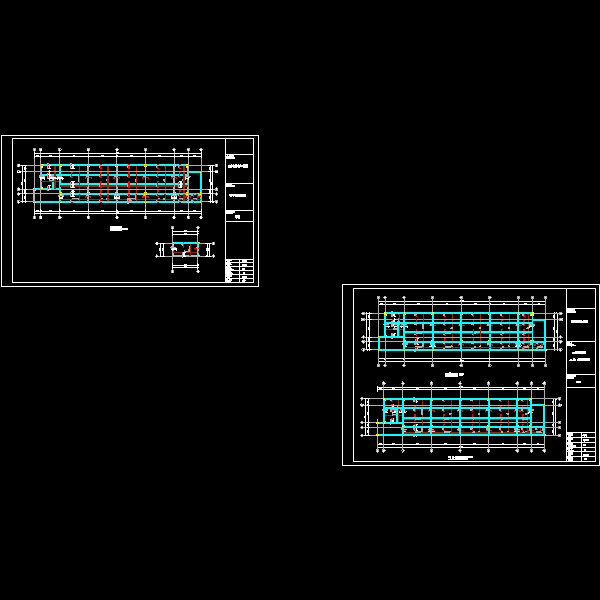

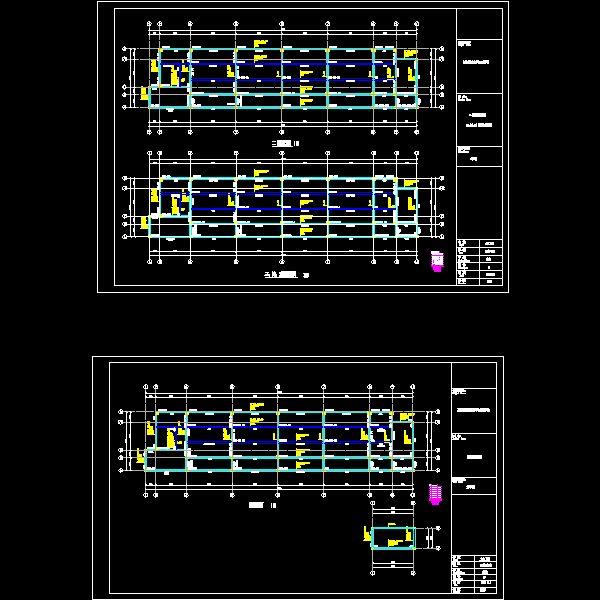

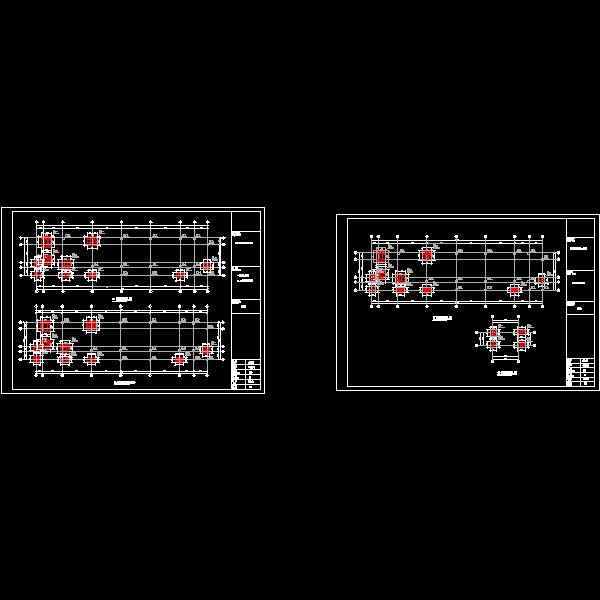

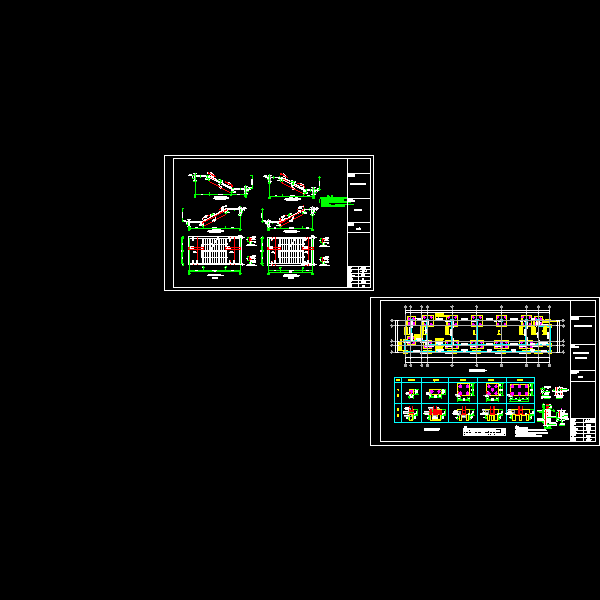

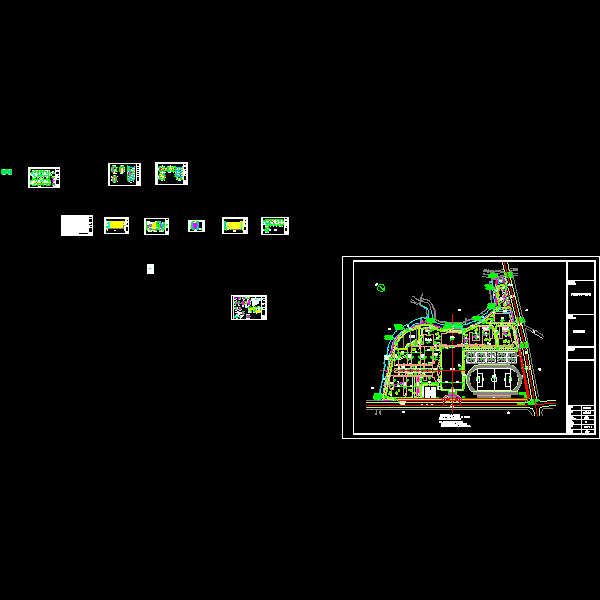

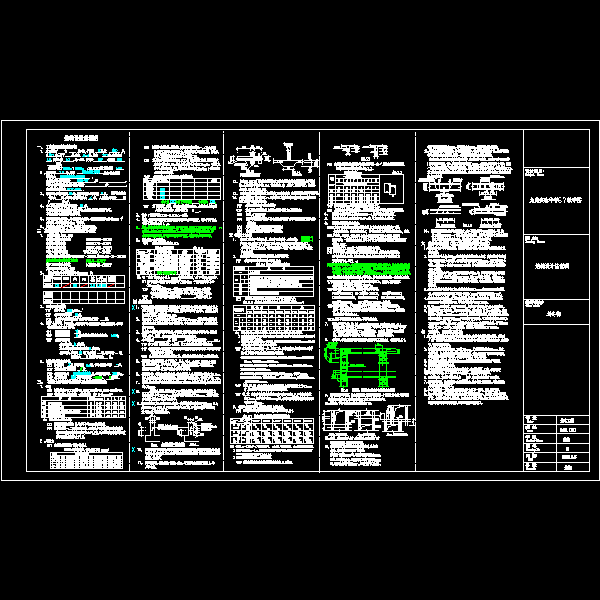

建筑设计总说明与构造做法、建筑总平面图、各层平面图、屋顶平面图、教室座位布置平面图、立面图、、剖面图、门窗表、节点大样图、结构设计总说明与构造要求、承台及地基梁、桩详图及承台详图、各层柱结构配筋图、各层梁结构配筋图、屋面梁结构配筋图、各层楼面配筋图、屋面板配筋图、楼梯配筋图。
