一份古街南牌楼建筑结构设计方案CAD施工图纸

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 建筑高度：单层建筑
• 地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：木结构,钢筋混凝土结构
• 钢筋混凝土结构：框架
• 特种结构：其他结构
• 基础形式 ：独立基础
• 结构最大跨度：9.6m
• 参考图纸：11张
• 图纸年代：近代

附件详情

某古街南牌楼建筑结构设计图
该资料为：某古街南牌楼建筑结构设计图
该项目为钢筋混凝土柱梁木斗拱屋盖牌坊，建筑结构体系主要纲筋混凝土木结构。
该资料包含：
附件详情与施工说明、牌楼平面图、正立面图、剖面图、屋顶椽条及桁条布置图、铁构件大样图、平身科斗拱大样图、正脊、雀替、正抱鼓石大样图、基础平面图、结构平面图、结构详图共11张图纸。

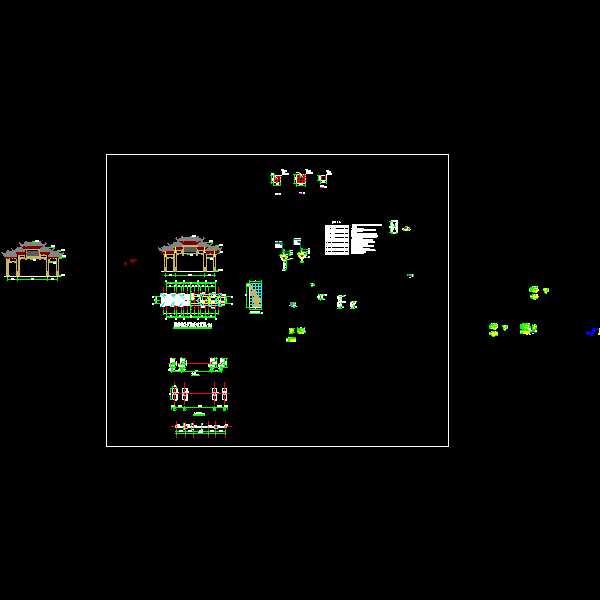

第 1 张图
