大学旧校区改造工程建筑施工CAD图纸(地上37层地下3层)框架剪力墙结构

[复制链接]

0

主题

0

帖子

830

积分

超级版主

Rank: 8Rank: 8

积分
830
发表于 2020-1-21 22:25:01 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 点击这里 搜索更多您想要的资源


  • 住宅类型(型体):板式
  • 商业:无
  • 建筑高度:高层建筑
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 图纸设计深度:施工图
  • 项目地址:辽宁
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑面积:18424.46平方米
  • 建筑高度:122.1m
  • 地上层数:37层
  • 地下层数:3层
  • 地下室建筑面积:1440.3平方米
  • 地下室功能:车库,设备用房
  • 效果图:无

附件详情

该项目地上37层 地下3层
建筑面积:地上部分:16984.16平方米 地下部分:1440.3平方米
建筑结构形式为:剪力墙结构
设计使用年限:50年
抗震设防烈度:7度

资料含全部 建筑施工 图纸共32张

包括:平面图、立面图、 节点详图 (25个 节点图 )、剖面图、门窗表、门窗详图、电梯、 楼梯详图 及地下室说明、施工图等。

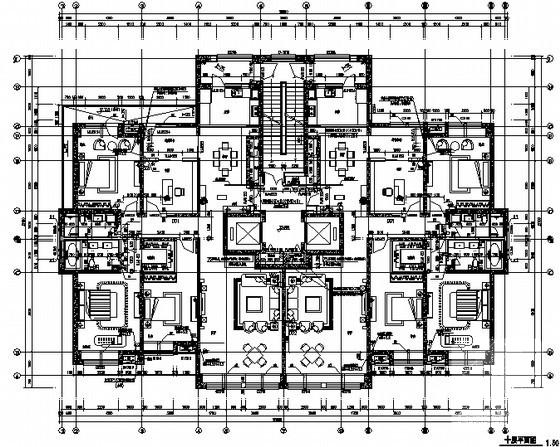

平面

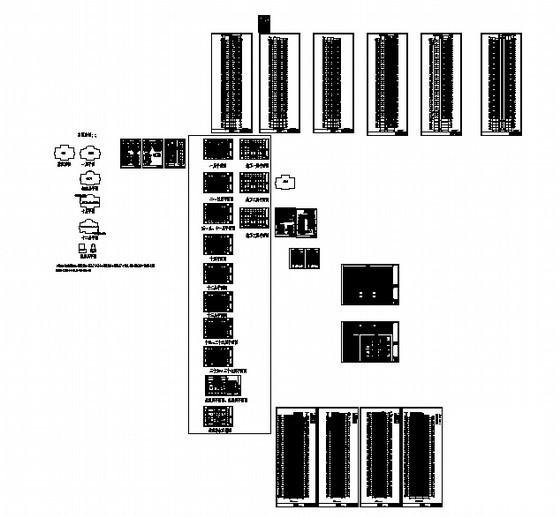

总图

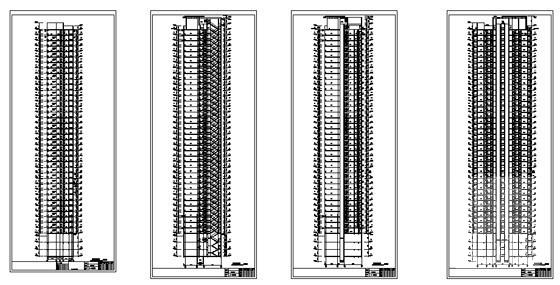

剖面图

总图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图

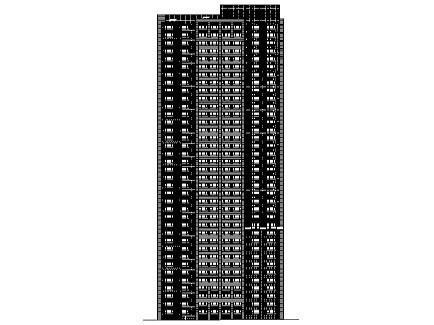

第 5 张图
第 5 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-1-21 22:25:01上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

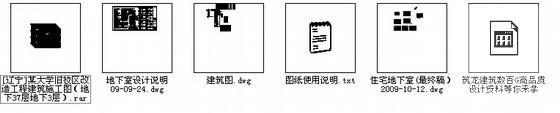

附件2099v11ed1d20dcc0ced2f1e22.rar

8 MB

下载  售价: 100 积分    赚积分
