新中式2层别墅建筑施工CAD图纸

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 点击这里 搜索更多您想要的资源

• 别墅类别： 独栋别墅
• 建筑高度：多层建筑
• 建筑结构形式：砌体结构
• 图纸设计深度：施工图
• 项目地址：安徽
• 图纸设计风格：中式风格
• 图纸设计流派：新中式
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑面积：308.4平方米
• 建筑高度：6m
• 地上层数：2层
• 效果图：无

附件详情

1.该项目为安徽省平xx业发展有限公司的38号楼。总建筑面积为308.4平方米,2层砖混结构。
2.该项目耐火等级为二级,抗震设防烈度为6度；防水等级Ⅱ级,设计使用年限50年.
3.38号楼建筑室内±0.000相对高程暂定为18.600,最终以总体竖向设计为准。

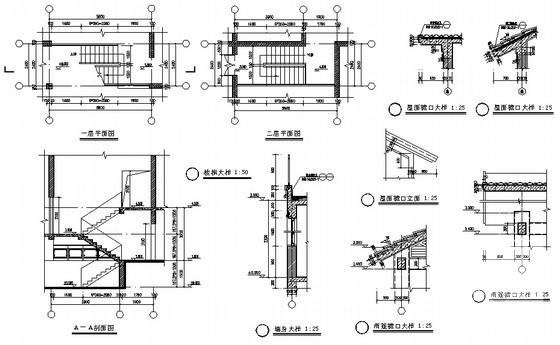

节点

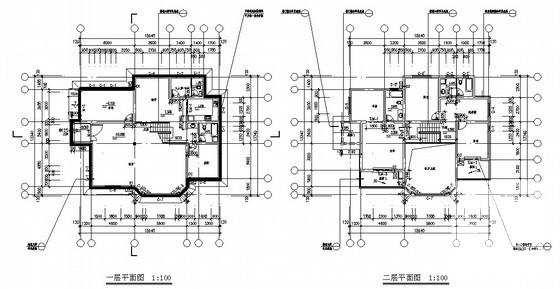

平面

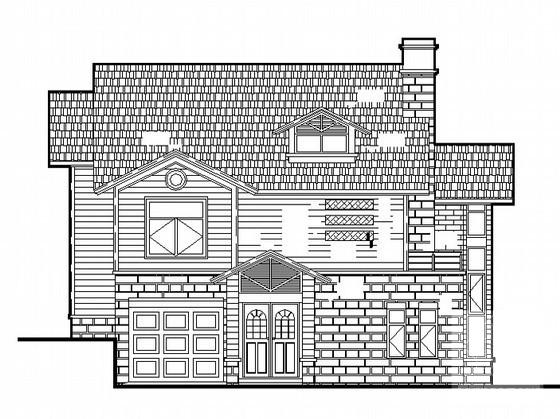

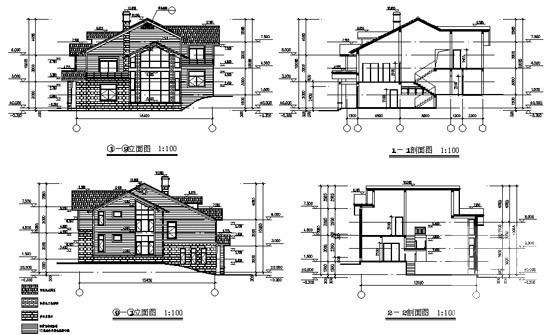

侧立面图

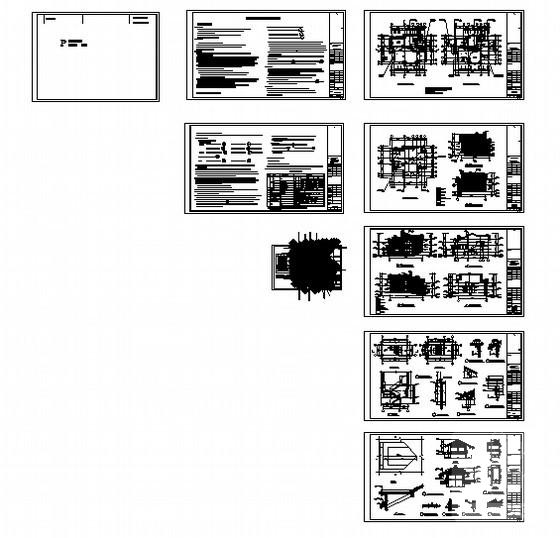

总图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
