32层住宅楼(1号楼)CAD施工图纸

[复制链接]

0

主题

0

帖子

1149

积分

超级版主

Rank: 8Rank: 8

积分
1149
发表于 2020-1-21 22:25:02 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑高度:高层建筑
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 图纸设计深度:施工图
  • 项目地址:陕西
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑高度:90.9m
  • 地上层数:32层
  • 地下层数:1层
  • 效果图:无

附件详情

项目名称: 住宅楼施工图
建设地点: 陕西省西安市
建筑物耐久年限: 50年
建筑物耐火等级:1级
建筑物抗震设防烈度: 8度
建筑物建筑结构形式: 剪力墙
建设规模: 该项目为一类 高层住宅 建筑,地上32层,地下1层。
建筑高度: 90.90米
屋面防水等级: 2级
地下室为甲类核6级二等人员掩蔽所,平时自行车库。

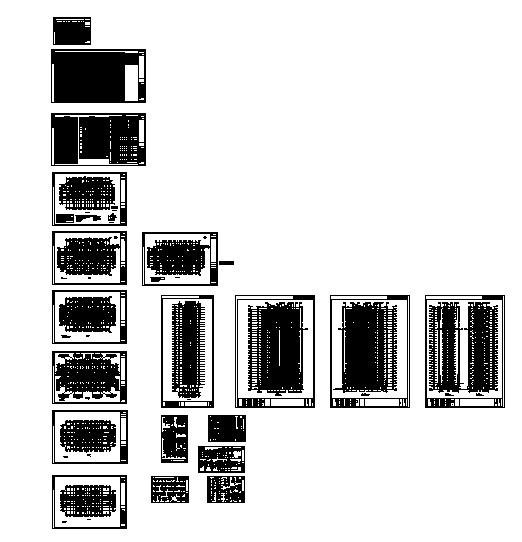

总图

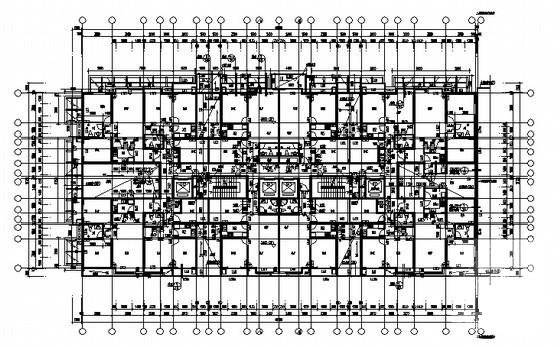

平面

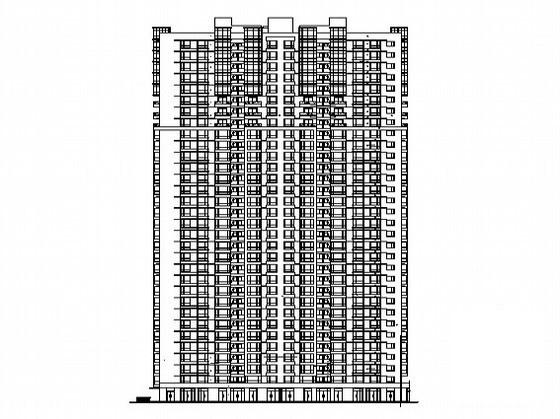

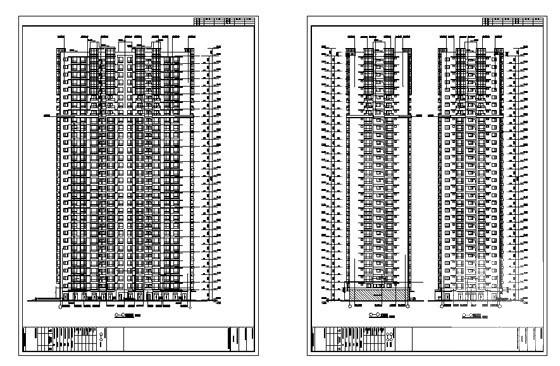

侧立面

总图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-1-21 22:25:02上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在居住建筑专区发帖交流相关知识。

附件2099v11ed1d20c1c0sf121c02c.rar

2.51 MB

下载  售价: 100 积分    赚积分
