公司综合楼毕业设计(结构设计方案CAD施工图纸)

[复制链接]

0

主题

0

帖子

1062

积分

超级版主

Rank: 8Rank: 8

积分
1062
发表于 2020-4-1 12:41:32 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

[学士]淮安某公司综合楼毕业设计(含计算书、结构设计图)
该资料为:[学士]淮安某公司综合楼毕业设计(含计算书、结构设计图)
其建筑面积约3000平方米,层数为4层。钢筋混凝土框架结构。
内容包括:
计算书:
第一章.附件详情
第二章.荷载计算
第三章.框架内力计算
第四章.框架内力组合
第五章.梁,柱截面设计
第六章.楼梯结构设计
第七章.现浇楼面板设计
第八章.基础设计
第九章 电算与手算对比
共112页。
该资料包含:
建筑总说明、附件详情、门窗表、立面图、剖面图、楼梯详图、女儿墙、勒脚详图、窗台、节点详图、墙身大样图、楼梯踏步节点详图、卫生间详图、板平法施工图、梁平法施工图、柱平法施工图、基础平面布置及剖面详图、结构施工总说明、楼梯构造详图、一榀框架钢筋图共11张图纸。

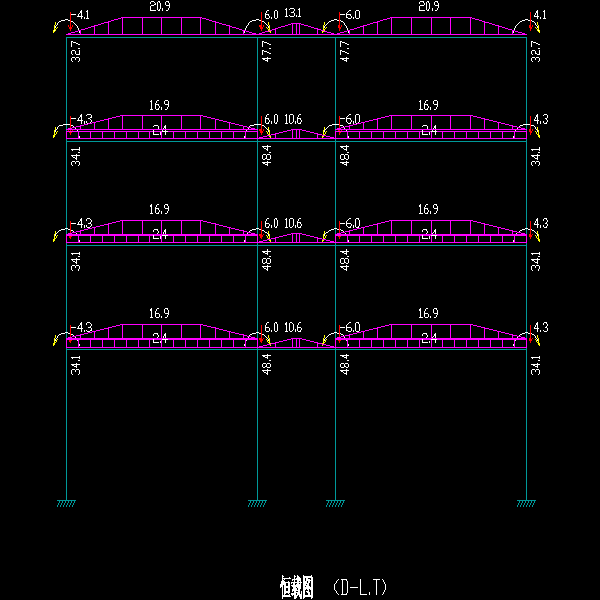

d-l.dwg
d-l.dwg

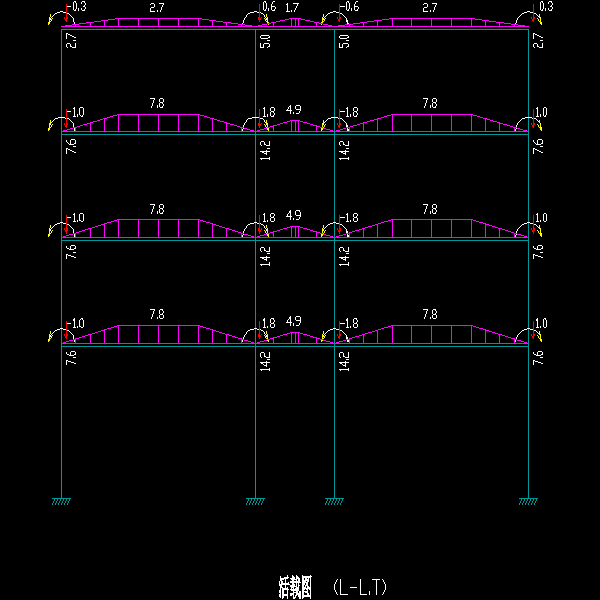

l-l.dwg
l-l.dwg
ltlt1.dwg
ltlt1.dwg

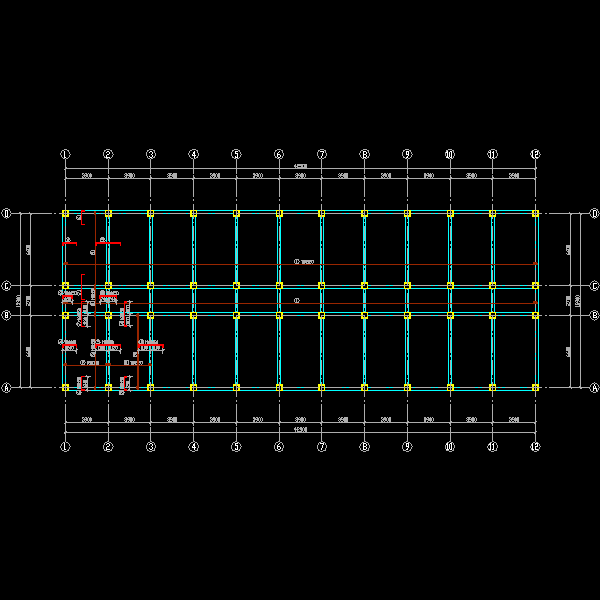

pm2.dwg
pm2.dwg

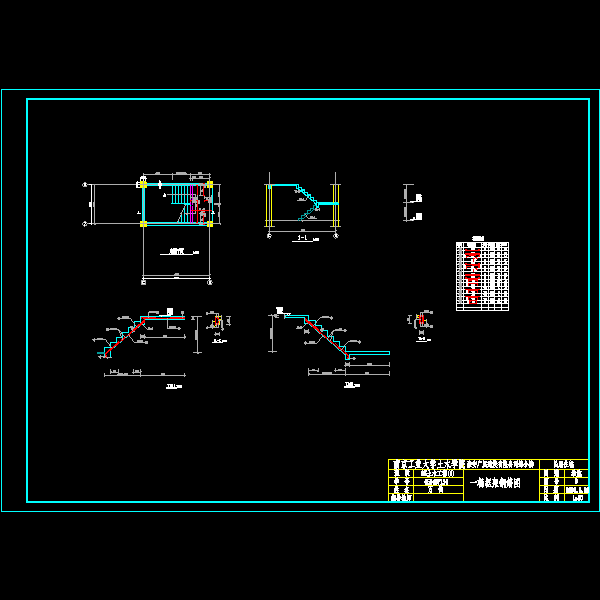

pm4.dwg
pm4.dwg

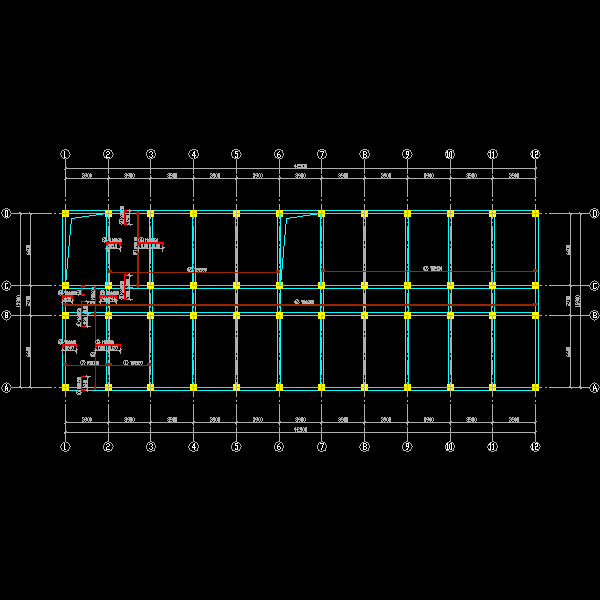

wanjunlt1.dwg
