一份6层框架办公楼毕业设计(建筑结构设计方案CAD施工图纸)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

[学士]某6层框架办公楼毕业设计(含计算书、建筑结构设计图)
该资料为：[学士]某6层框架办公楼毕业设计(含计算书、建筑结构设计图)
该资料为混凝土框架结构办公楼，层数为六层，底层层高为3.6m，其他层均为3.5m，建筑总层高为21.1m。
内容包括：
计算书：
1.附件详情
2.屋盖、楼盖设计
3.框架结构布置及计算简图
4荷载计算
5竖向荷载作用下框架受载总图
6水平地震作用计算及内力、位移分析
7分层法计算竖向荷载作用下框架结构内力
8荷载组合及内力组合
9截面设计
10楼梯设计
11基础设计
12施工图
13施工图预算书
共131页。
该资料包含：

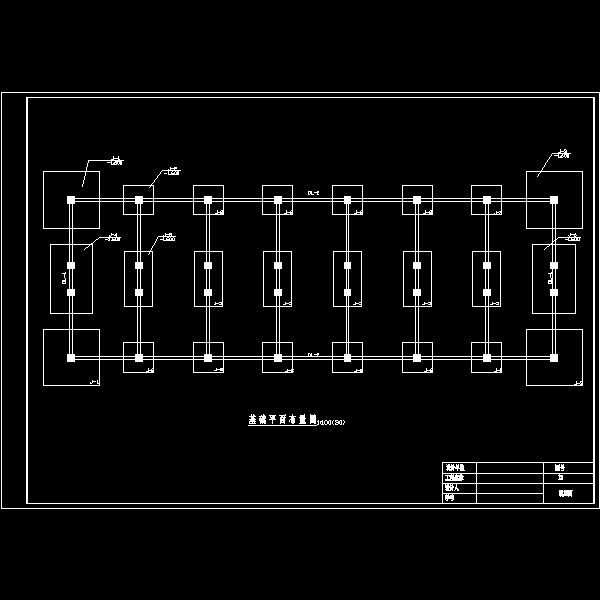

建筑正立面图、基础平面图、基础详图、框架配筋图、楼板配筋图、楼梯图共16张图纸。

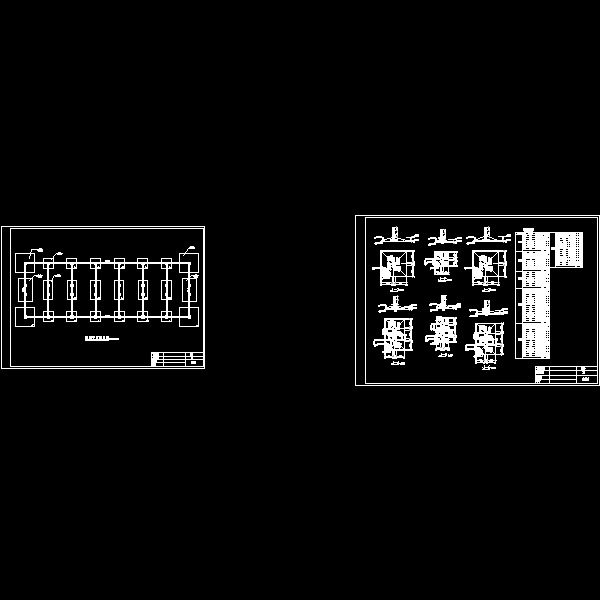

jcpm.dwg

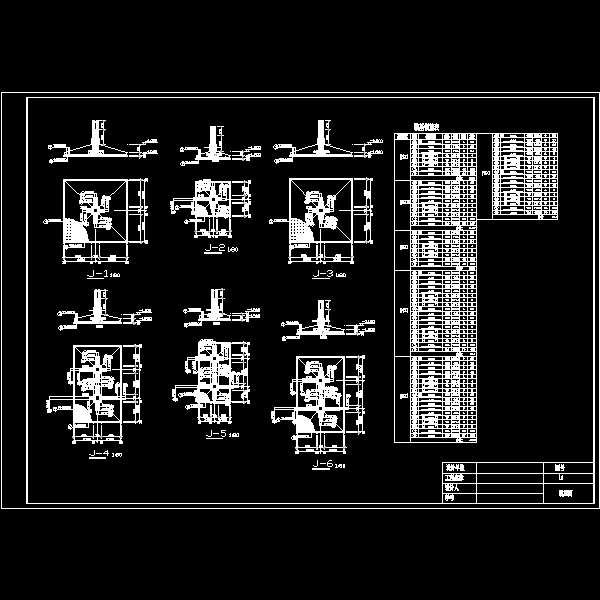

基础详图.dwg

独立基础.dwg

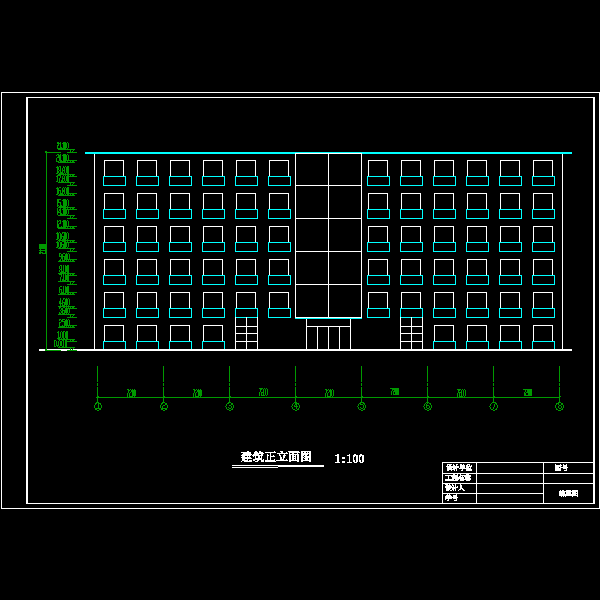

5建筑正立面图.dwg

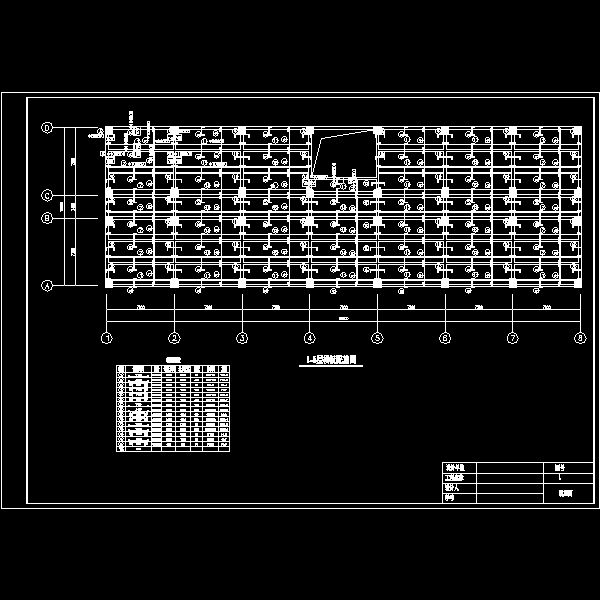

标准层楼板配筋图.dwg

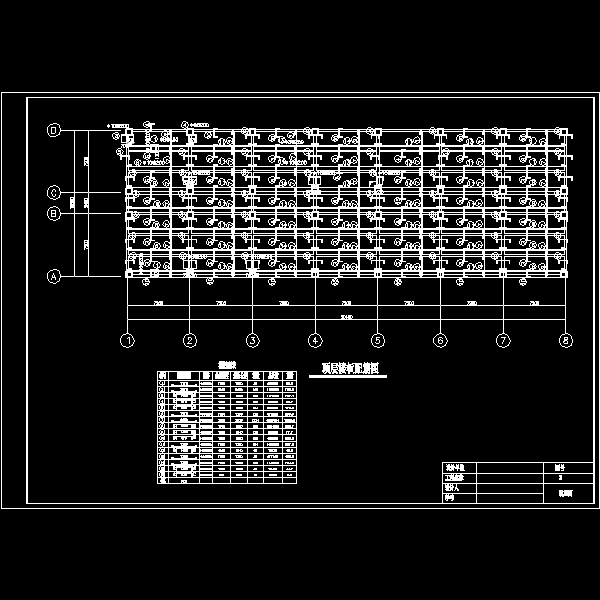

顶层楼板配筋图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-4-2 17:27:52上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在办公建筑专区发帖交流相关知识。
