一份垃圾填埋厂渗滤液处理工艺CAD施工方案图纸

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 类型：其他
• 处理技术：中和,沉淀,混凝,过滤,生物膜法,厌氧法,活性污泥发
• 工艺流程选介：城市垃圾渗透液
• 设计阶段：施工图设计
• 参考图纸：20张以上
• 规模：1万以下吨/天
• 图纸年代：近代

附件详情

• 附件详情
• 工艺设计总说明
• 工艺主流程图
• 生化系统工艺流程图
• 辅助系统工艺流程图
• 污泥处理系统工艺流程图
• 总
• 设备平面布置图
• 工艺管线平面布置图
• 反硝化池工艺设计图
• 硝化池工艺设计图
• 膜处理车间工艺设计图
• 风机房工艺设计图
• 污泥脱水间工艺设计图
• 加药间工艺设计图
• 组合池工艺设计图
• 冷却系统工艺设计图
• 酸储罐区工艺设计图

附件详情

该工程是一垃圾渗透液处理项目，渗滤液处理量按 150m /d设计；相关

参数：原水水质：COD≤14000mg/L、BOD≤6000mg/L、氨氮≤2000mg/L、SS≤800mg/L、PH≤ 6-9；出水水质：COD≤100mg/L、BOD≤30mg/L、氨氮≤25mg/LSS≤30mg/L、pH：6-9；采用工艺为：水质均衡池 外置式膜生化反应器MBR 纳滤NF 反渗透RO设计范围：渗滤液处理工艺设计；
编制于2011年，共计22张图纸；

工艺主流程图

池顶平面图

膜处理车间工艺设计图

污泥处理系统工艺流程图

消化工艺设计剖面图

组合池工艺设计图

风机房工艺设计平面图

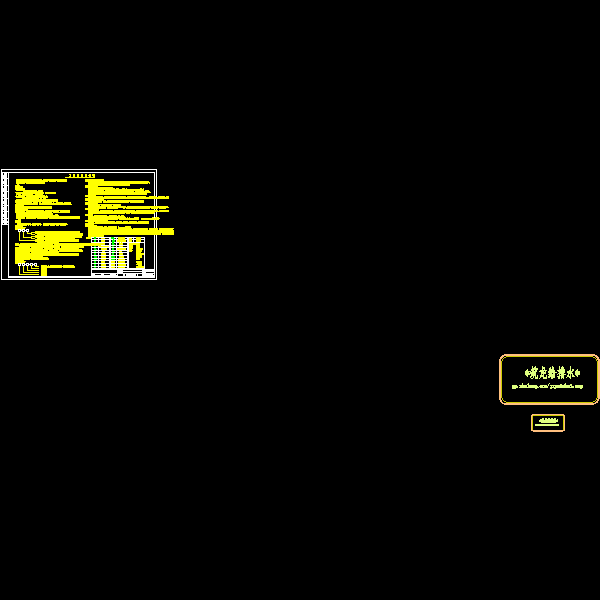

di-01工艺设计总说明-3.24.dwg

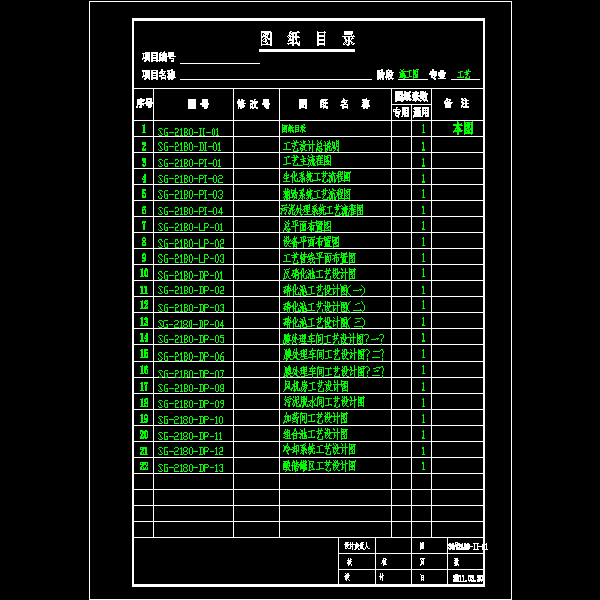

ii-01图纸目录.dwg

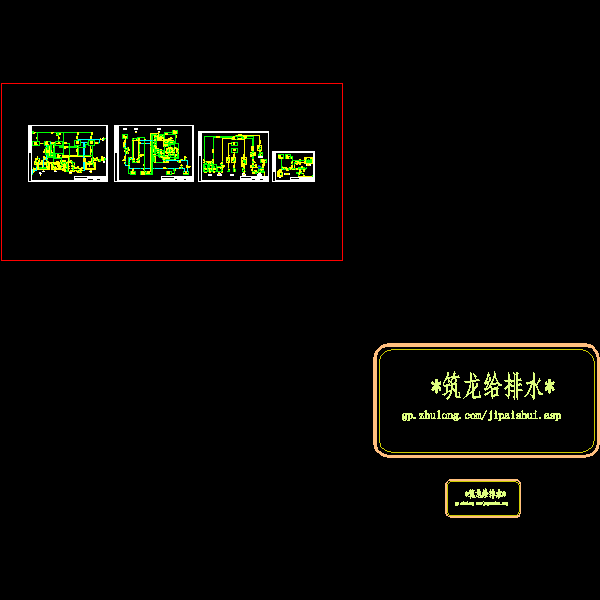

工艺流程图-2011.3.24.dwg

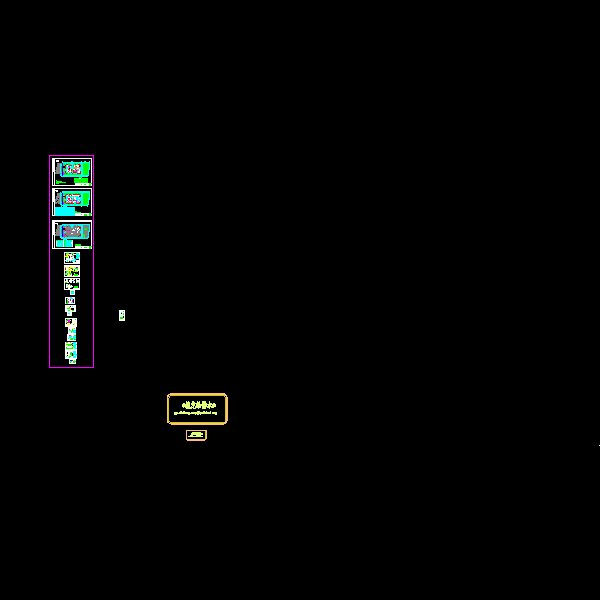

工艺施工图-0401.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
