小区2层建筑楼群建施CAD施工图纸(剪力墙结构)塔式(一梯5-8户)

[复制链接]

0

主题

0

帖子

1358

积分

超级版主

Rank: 8Rank: 8

积分
1358
发表于 2020-1-21 22:26:12 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 住宅类型(型体):塔式(一梯5-8户)
  • 商业:无
  • 建筑高度:高层建筑
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 图纸设计深度:施工图
  • 项目地址:河北
  • 图纸设计风格:欧陆风格
  • 图纸设计流派:artdeco
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑面积:16778平方米
  • 建筑高度:99.8m
  • 地上层数:34层
  • 地下层数:2层
  • 地下室建筑面积:873平方米
  • 效果图:无
  • 总户数:210户

附件详情

工程位于河北省三河市燕郊开发区,东临xx路,北临xx大街,西侧有xx河小区,东侧为xx工业园区和xx公司。
工程为xx城二期工程24楼,地下二层,地上三十四层。地上一层至三十四层为住宅用房,共210户。地下一层为自行车库,地下二层为储藏室、设备用房。
工程为高层一类住宅楼,设计使用年限为50年,住宅部分耐火等级为一级,裙房部分耐火等级为二级,地下部分耐火等级为一级。抗震设防烈度8度。
工程建筑高度:99.8米
工程总建筑面积为16778平方米,其中地上建筑面积15905平方米,地下建筑面积:873平方米。
工程采用全现浇钢筋混凝土剪力墙结构,

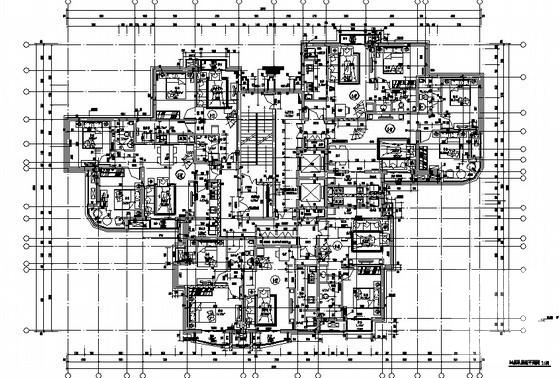

平面

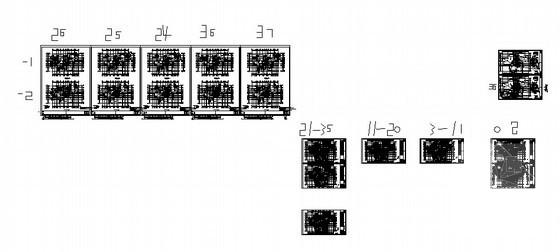

总图

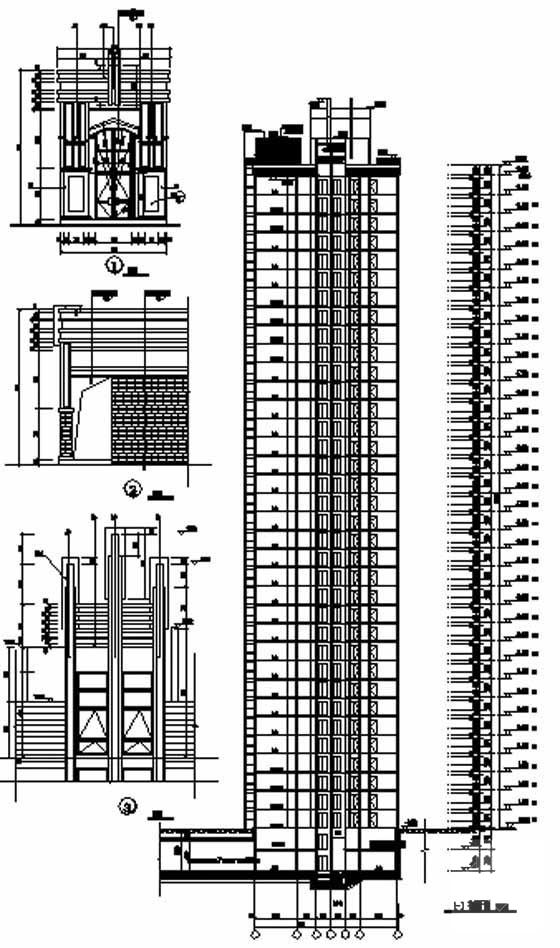

剖面

总图

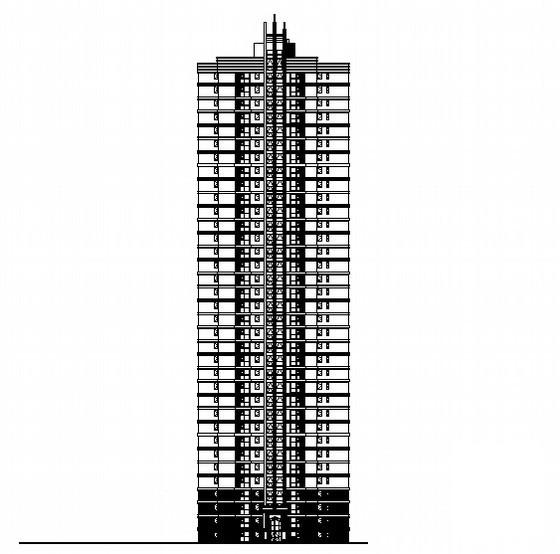

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图

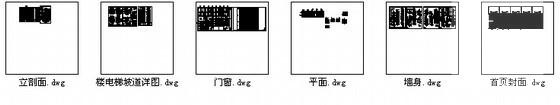

以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-1-21 22:26:12上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在居住建筑专区发帖交流相关知识。

附件2099v11ed1d2f1dc0c102efse1.rar

3.34 MB

下载  售价: 100 积分    赚积分
