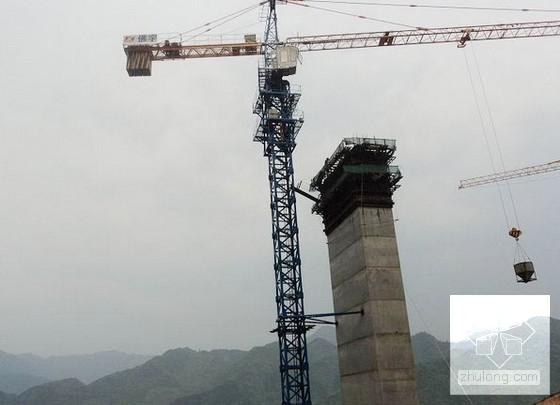

大桥工程空心高墩施工方案

jiujiu88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

五、分项工程施工方法
（一）承台施工方法
1、承台施工
⑴施工放样
开挖前，先精确放出承台中心桩位、基础轴线，并将其引至基坑范围以外，放出基坑边线，经监理工程师验收合格后进行开挖…………
⑵开挖基坑及临时排水
根据本合同的地质条件，我项目部采用机械开挖配以人工修整的施工方案进行基础开挖。开挖过程中随时测量基底标高及平面位置，避免超挖。挖至基底设计标高以上40 cm后，用人工开挖至基底并找平，宽度大于承台平面尺寸60cm～100cm。如基底产生积水，采用集中排水法排至坑外，四周设排水沟，利用潜水泵抽水…………
⑶桩头的凿除
桩基超声检测.检测合格后,组织人员与设备进行桩头破除。采用一部空压机带风镐由人凿除桩头混凝土。施工过程中，注意控制基桩桩顶高程高出承台底20㎝，但必须保证凿线均匀.密实的砼面…………
⑷垫层施工
基坑开挖后尽快进行垫层浇筑，以防基底暴露时间过长。垫层采用C20低标号砼，厚度5-10cm。砼采用集中拌和、砼运输车运输，基坑设滑槽，按规范将砼振捣密实、平整，垫层养护72小时后进行下一道工序施工…………
⑸钢筋与冷却管施工
①施工方法：承台轮廓线放样后，首先将基桩钢筋予以嗽叭型，再按照设计图纸及有关规范要求进行绑扎钢筋。钢筋在加工场集中制作，运至现场绑扎…………
②钢筋施工顺序：承台底层钢筋→承台架立钢筋→冷却管→承台侧面钢筋→墩柱预埋钢筋→承台顶层钢筋→施工预埋件…………
③钢筋现场施工控制要点
基桩钢筋与承台底层钢筋交叉发生矛盾时，可适量调整基桩与承台钢筋，但必须保证承台钢筋顺直…………
墩柱预埋钢筋为保证预埋位置准确，先校准墩柱钢筋位置，点焊固定在承台钢筋上，然后再绑扎。当墩柱钢筋与承台钢筋位置冲突时，可适量调整承台钢筋，但必须保证承台钢筋顺直…………
④主筋钢筋采用镦粗直螺纹连接，钢筋表面应洁净，如有油污锈蚀等应清除。镦粗直螺纹接头的钢筋面积，在受拉区不应超过钢筋总面积的50％…………
⑤钢筋镦粗套丝后，在距丝头1/2套筒长度位置用油漆做出明显标记，以检查进入套筒的丝头长度。镦粗直螺纹接头拼接时要用管钳扳手拧紧，使两个丝头在套筒中央位置相互顶紧…………
⑥根据图纸要求及尺寸安装冷却水管，安装时注意管道畅通，冷却水管接头要接牢固可靠、不漏水，冷却水管与承台钢筋绑扎。冷却水管和出水管引出承台外。当冷却管与墩柱预埋钢筋有矛盾时，可适量调整冷却管位置…………
⑹模板支立
承台侧模板，采用大块钢模板，木工字梁做支撑，外侧用型钢做背带，模板与模板之间以及模板与封底混凝土之间接缝贴海绵条密封…………
⑺混凝土施工
优化混凝土配合比，掺加适量优质粉煤灰，减少水泥用量，即减少混凝土水化热。考虑到承台底层钢筋密集，该部位采用1-2㎝碎石混凝土浇筑，其它采用正常配合比混凝土施工…………
混凝土浇筑：采用一辆汽车式泵车与一部拖式泵结合，汽车泵车自行布料，拖式泵前端软管接长，前端接串筒，串筒出料口处混凝土堆积高度不宜超过1.0米…………
共42页

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
