[抗震设防烈度]一份生活配套区7层砌体结构宿舍楼建筑施工CAD图纸(C型)

[复制链接]

0

主题

0

帖子

185

积分

超级版主

Rank: 8Rank: 8

积分
185
发表于 2020-1-21 22:27:01 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 点击这里 搜索更多您想要的资源


  • 住宅类型(型体):塔式(一梯4户以下)
  • 商业:无
  • 建筑高度:多层建筑
  • 建筑结构形式:砌体结构
  • 图纸设计深度:施工图
  • 项目地址:江苏
  • 图纸设计风格:欧陆风格
  • 图纸设计流派:新古典
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑面积:4715.98平米
  • 用地面积:653.61平米
  • 建筑高度:20.05m
  • 地上层数:7层
  • 效果图:无

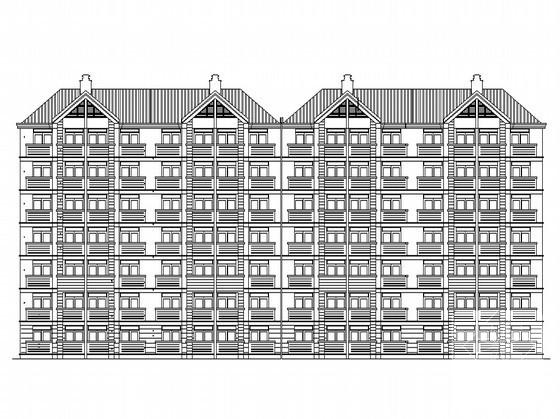

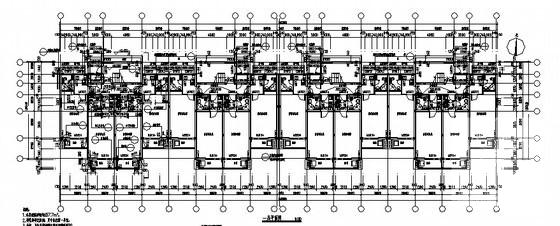

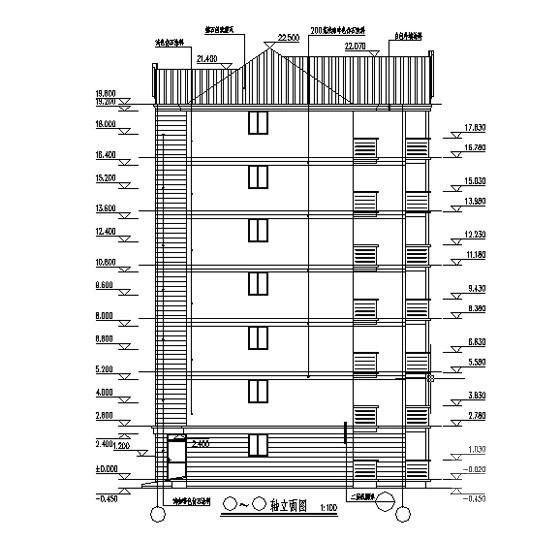

附件详情 该项目建筑占地面积:653.61平方米,建筑总面积:4715.98平方米,其中外墙外保温建筑面积:30.67平方米   建筑结构形式为:砖混结构   抗震设防烈度:6   层数为: 7层   高度为: 20.05米   建筑物耐火等级为二级。   平屋面防水等级为2级   屋面防水层合理使用年限为15年   屋顶形式:蓝灰色波形瓦坡屋顶   这份参考资料包括图纸目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等    平面 总图 侧面图 总图


温馨提示:该资料由网友于2020-1-21 22:27:01上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11ed1cdddcswe1e1sc0ce.rar

2.84 MB

下载  售价: 100 积分    赚积分
