跨线桥现浇箱梁首件工程施工方案(预应力混凝土)

hhjjkx12

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 一、编制依据
• 二、项目概要
• 三、本首项工程的目的
• 四、人员、机械、材料
• 五、施工准备
• 六、施工方案及工艺流程
• 1、基底处理及支架搭设、预压
• 2、铺底模
• 3、支座安装
• 4、钢筋的制作及安装
• 5、波纹管的安装
• 6、支立内模及侧模
• 7、预应力筋加工、穿束
• 8、箱梁混凝土的施工
• 9、预应力筋张拉
• 10、孔道压浆和封锚
• 11、支架及模板的拆除
• 六、质量保证措施
• 七、裂缝预防措施
• 八、安全保障措施
• 九、文明施工和环境保护措施

附件详情

编制依据：《公路桥涵施工技术规范(JTG/T F50-近代)》
跨线桥全桥长71.06m，为跨越匝道而设。全桥共一联，上部建筑设计结构形式为20+25+20m现浇预应力混凝土连续箱梁，左幅箱梁顶宽16.5m，右幅箱梁顶宽12.5m，下部结构采用肋板台、方柱式墩，基础采用扩大基础。现浇箱梁主要工程量：C50混凝土：1268.5m3；钢筋：227.079t；钢绞线：30.781t。
开工日期：8月5日，完工日期为8月15日。
……

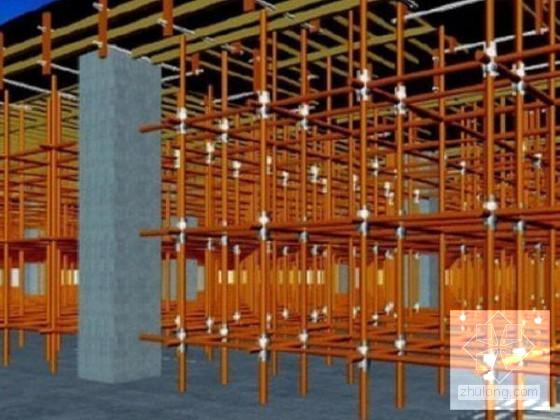

施工方案：现浇箱梁采用扣件式满堂钢管支架施工，模板统一采用竹胶板制作，通过预压消除支架非弹性变形并确定支架的弹性变形，为确定底模标高提供依据。
……
共计31页，

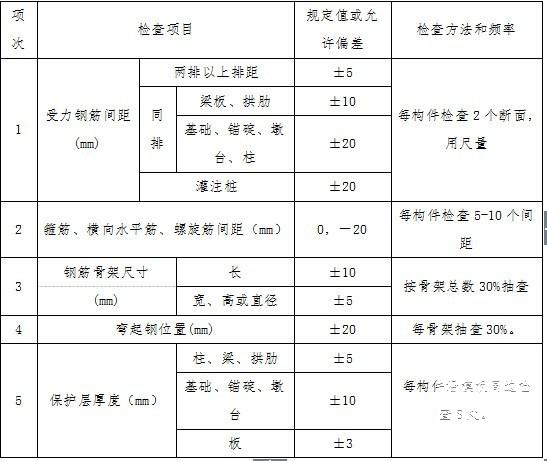

钢筋加工及安装实测项目

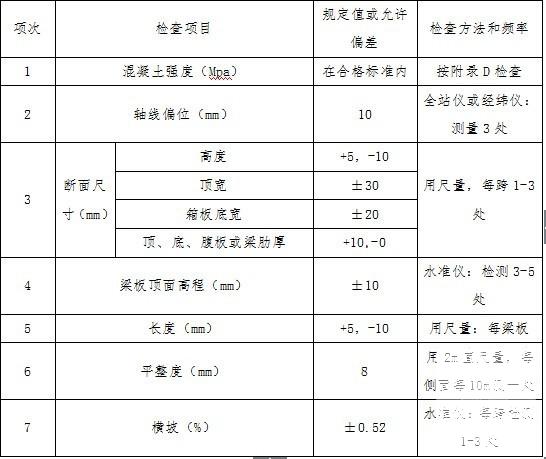

现浇箱梁实测项目

第 1 张图

第 2 张图

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-4-7 20:30:12上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在方案设计专区发帖交流相关知识。
