[CAD]除氧器吊装和地脚螺栓预埋施工方案(建筑专业)

haot222 · 发表于 2020-4-7 20:41:14

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

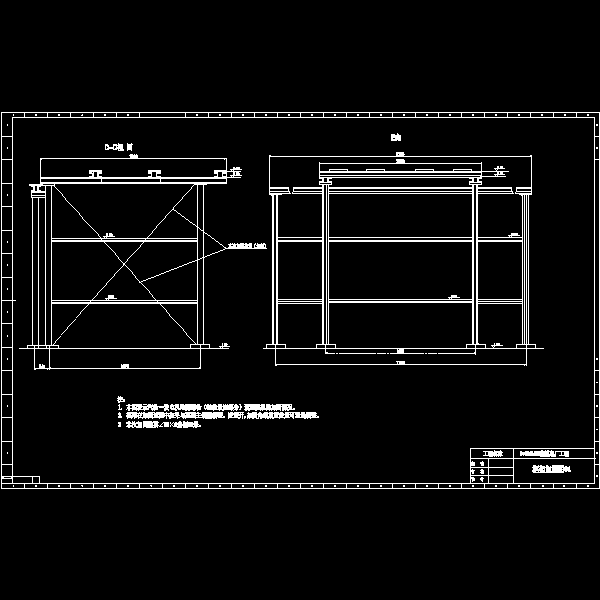

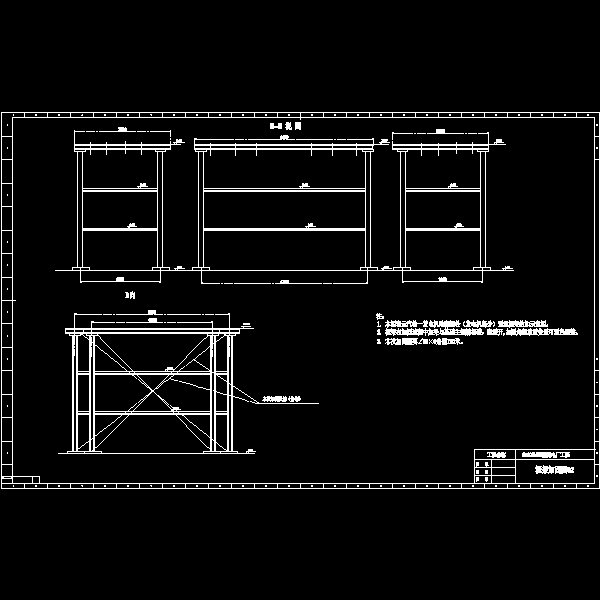

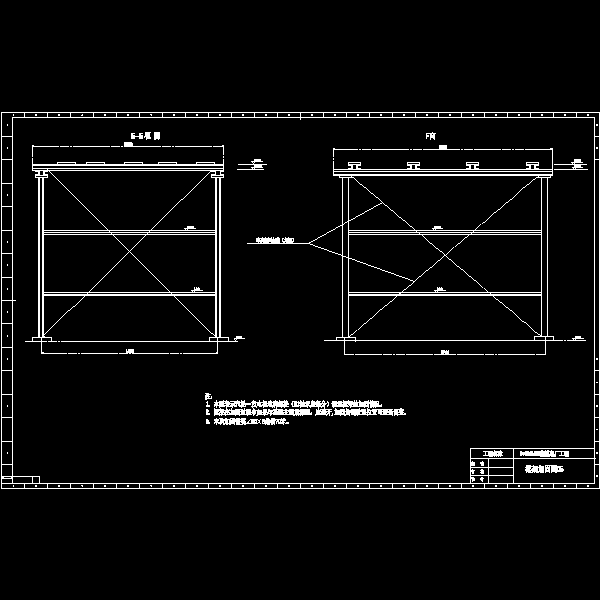

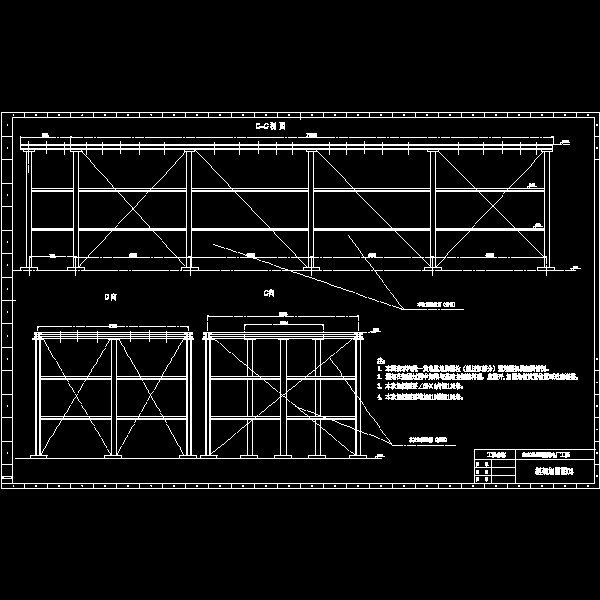

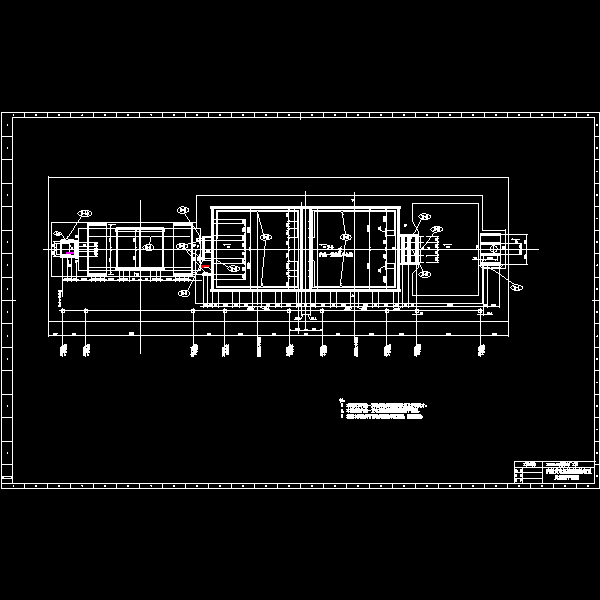

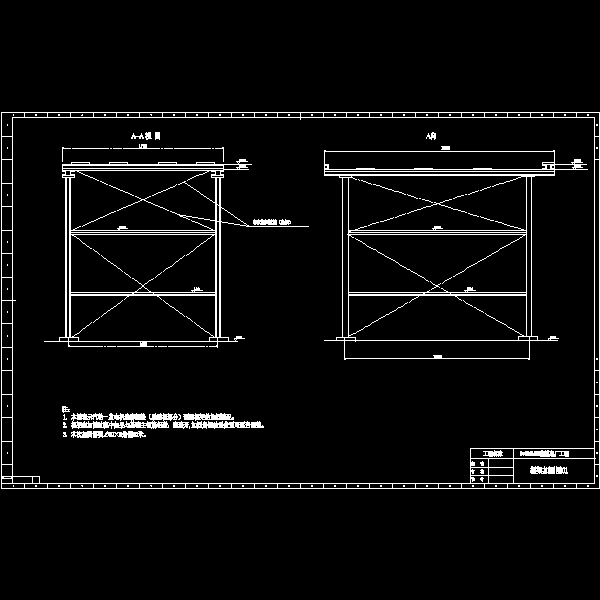

某2×600MW机组除氧器吊装和汽轮发电机地脚螺栓预埋施工方案，2×600MW超临界机组除氧器由杭州锅炉厂生产，除氧器的建筑结构形式为内置式结构；除氧器总重165t其外形尺寸长×宽×高（26830×4084×4750mm）；除氧器分两段运输现场对接，其接口和分段后的外形尺寸、每段重量及重心分布；除氧器布置在除氧间24m层#4～#6轴线。　　主要工作量　　1.除氧器停放场地清理，地基处理。　　2.M-18000履带吊活动区域路基平整。　　3.除氧器拖运滑道制作安装。　　4.除氧器临时支座（元宝座）制作安装。　　5.除氧器拖运。　　6.除氧器对接。　　7.除氧器拖运滑道拆除。　　8.除氧器找正就位。　　9.除氧器附件安装。　　汽轮发电机地脚螺栓共130颗，分埋入型和贯穿型两种，其中埋入型114颗，贯穿型16颗。预埋件9件，最大件重量为500公斤。为了使地脚螺栓预埋位置、标高符合设计要求，现场采用刚性样板框架形式对螺栓进行固定。框架根据地脚螺栓数量和位置设计,框架根据地脚螺栓的数量和分布而采取不同的建筑结构形式,框架支撑生根在6.85米层预埋件上（与建筑专业联系预埋）。框架制作。地脚螺栓、套管、锚固板及螺母由制造厂供货。
