为方便工程施工物料运输及水中墩-6#墩的施工组织，需要在河上施做钢便桥，在水中墩位处施做钢平台，钢便桥与钢平台成T形结构。
钢便桥自西向东跨度布置为9m+5×12m+9m，跨度按总长78m设置，实际施工时，根据实际河宽进行调整。钢便桥顶面标高按照现状河堤顶面控制为11.98m。钢便桥宽6m，功能分布为25cm（栏杆）+50cm（安全距离）+450cm（行车道）+50cm（安全距离）+25cm（栏杆）。
总体施工顺序安排：由河东侧堤岸开始插打钢管桩，焊接主分配梁梁，铺设纵梁（贝雷架），再在贝雷梁上铺设I20b（或I25a）次分配梁及桥面板（δ8钢板），单跨完成后利用已经完成的钢便桥或钢平台向前插打安设下一跨，直至施工完成。
......
共58页，。

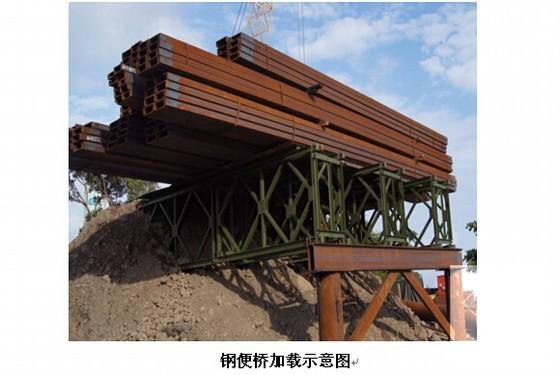

钢便桥加载示意图

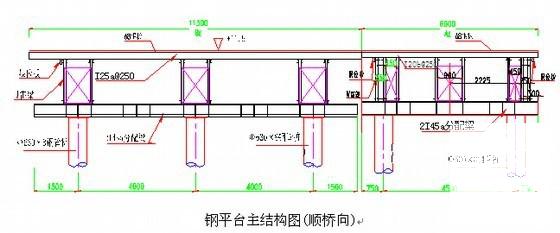

钢平台主结构图(顺桥向)

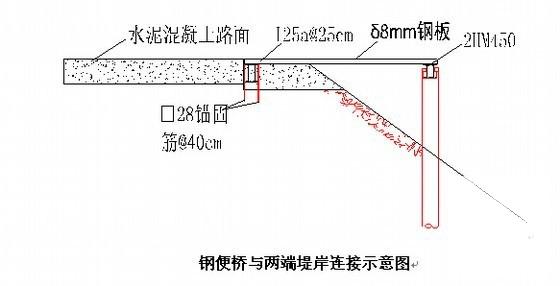

钢便桥与两端堤岸连接示意图

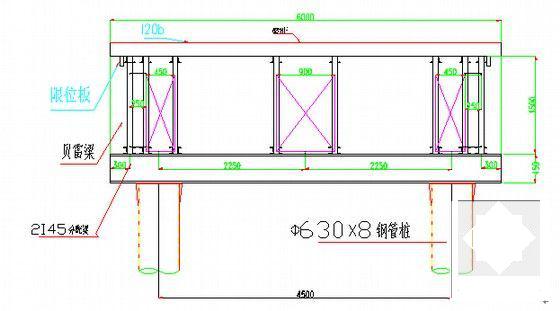

钢便桥设计主结构图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
