毛石挡土墙及钢筋混凝土扶壁式挡土墙施工方案

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 1. 编制依据
• 2. 项目概要及主要工程量
• 3. 施工工序及主要施工方法
• 4. 施工技术措施
• 5. 冬季施工技术措施
• 6. 现场质量管理制度
• 7. 现场HSE管理
• 8. 人员组织
• 9. 劳动量用量计划
• 10. 施工计划
• 11.主要工程量
• 12.主要材料、机具需用量计划

附件详情

该项目一期挡土墙为900多米，设计为两种形式的挡土墙——毛石挡土墙和钢筋混凝土扶壁式挡土墙。
……
毛石挡土墙砌石要求：
1、砌体石块应互相咬接，砌缝砂浆饱满，砌缝宽度一般不大于3cm，上下层错缝距离不小于8cm，并应尽量使每层石料顶面自身形成一个较平整的水平层，或通过适当的调整，每隔70cm-120cm找平一次，作为一个较平整的水平层。
2、砌石时，一般应按平面上先砌角石，最后砌填腹石英钟的顺序进行.其空隙必须用砂浆挤填密实;严禁通缝，叠砌，贴砌和浮塞。
3、砌体勾缝应牢固美观，色缝时，其宽度，厚度要求基本相称。
……
挡土墙基础钢筋成型：
1）钢筋表面应洁净、不得有锈皮，油渍、油漆等污垢；
2）钢筋必须调直，调直后得钢筋表面不得有使钢筋截面减小得伤痕；
3）钢筋曲成型后，表面不得有裂纹、鳞落或断裂现象；
4）钢筋得品种、等级、规格、直径，各种尺寸经抽验均符合设计要求；
5）绑扎成型时，焊前不得有水锈、油渍；焊缝处不得有咬肉，裂纹、加渣，焊药皮应敲除干净。
6）绑扎或焊接成型的网片或骨架必须稳固，杯槽处的钢筋在浇注混凝土时不得松动、变形。
……
共24页，。

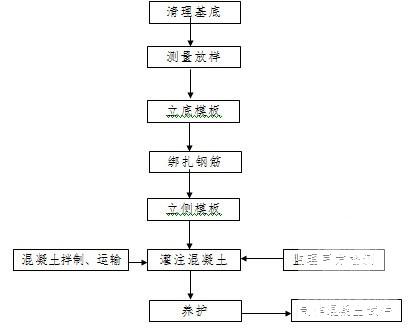

扶壁式挡土墙施工工艺流程

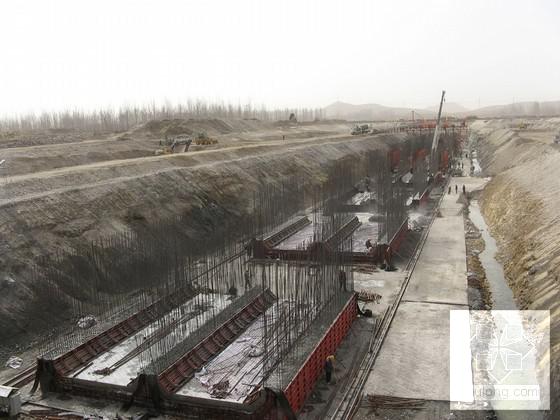

第 1 张图

第 2 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
