世博会国展馆幕墙工程施工方案

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度类型：高层建筑
• 幕墙面板：玻璃幕墙,石材幕墙
• 幕墙支承：点支承
• 玻璃幕墙：半隐框,明框
• 金属幕墙：单层铝板
• 编制时间：
• 主要设备：加工中心 双头锯床 数控折弯机 自动磨齿机 45度锯床 打胶机 立式压力机 铝材硬度计
• 方案重点：测量放线,预埋件（后置埋件）施工,吊装,安装,打胶,试验检验,保养和维修,施工安全

附件详情

• 目 录
• 第一章 项目概要 5
• 第二章 质量和工期的保证措施 5
• 第三章 施工组织管理架构 .10
• 第四章 项目部各人员的职责分工 12
• 第五章 施工进度表....................................................................................................................15
• 第六章 总工期计划的保证措施................................................................................................17
• 第七章 幕墙施工前的准备................................................................................................... ....20
• 第八章 主要施工方法、技术难点、重点的分析及措施....................................................... 20
• 第九章 幕墙的安装工艺..............................................................................................................57
• 第十章 材料现场置放场..............................................................................................................63
• 第十一章 质量管理及控制..........................................................................................................64
• 第十二章 安全保证措施............................................................................................... ..71
• 第十三章 特殊部位的施工方案及措施........................................................................ ....73
• 第十四章 施工环境保持措施...................................................................................... .74
• 第十五章 职业健康安全保护............................................................................................. ..78
• 第十六章 幕墙成品保护措施及方法.....................................................................................80
• 第十七章 保修期内的维护保养..............................................................................................82

附件详情

附 施工进度表
上海世博会某国展馆主体为二层钢结构，幕墙为圆弧折线铝板玻璃组合幕墙，本展馆由前展厅、后展厅、影视厅、餐饮厅、等候厅等组成。建筑标高为17米。幕墙面积约5800平方米
……
该项目外立面为圆弧折线幕墙，测量放线工作比较复杂，圆弧的圆心多数在楼层平面之外，所以只能以理论圆心为控制点，在电脑上找出理论分格线，将幕墙安装基准面向里推500mm，作为安装参照基准，实际放样时：
2区在二层平面以8轴和F轴为基准轴，8轴向7轴平移1米，F轴向G轴平移1米，这样就形成了一个控制坐标轴。
……
钢丝线的设定：

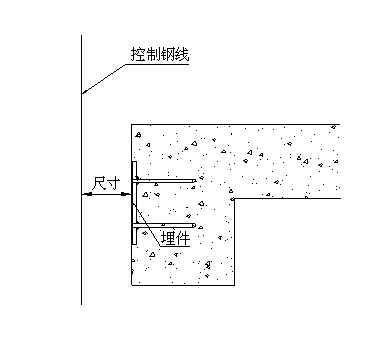

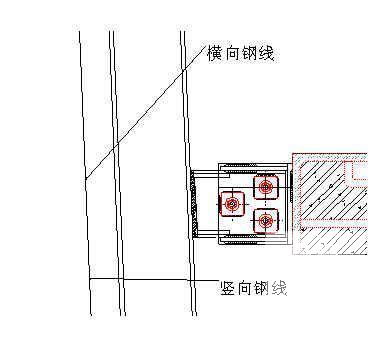

用铅垂仪每隔4～5层定出钢丝固定点位置，钢丝采用Ф1.5mm，钢丝固定支架采用4×45角钢制成，角钢一端钻有Ф1.6～Ф1.8孔眼，所有角钢上孔眼自下而上用铅垂仪十字线中心定位，确保所有孔眼处于垂直状态，而另一端采用M8膨胀螺栓固定在相应楼板立面边缘（见附图3-4），钢丝穿过孔眼，用花兰螺栓绷紧。
……
玻璃的运输
该项目索网玻璃分割尺寸为3000mm宽1425mm高。玻璃安装前，须运至玻璃中储区保存，以备安装时取用。鉴于玻璃的材质特性，在玻璃的包装、运输和贮存过程中须注意以下几点：
1.为了某些功能要求，许多幕墙玻璃都经过特殊的表面处理，包装时应使用无腐蚀作用的包装材料，以防损害面板表面。
2.包装箱上应有醒目的“小心轻放”、“向上”等标志。
3.包装箱应有足够的牢固程度，应保证产品在运输过程中不会损坏。
……
字数约3.9万字 10月

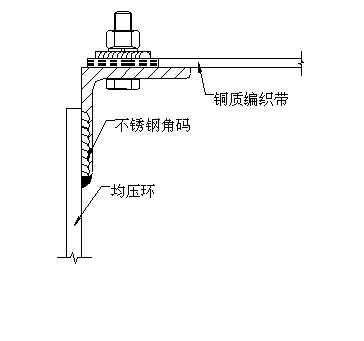

第 1 张图

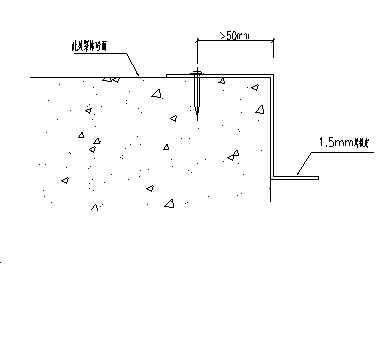

第 2 张图

第 3 张图

第 4 张图
