客运站工程编织幕墙施工方案

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度类型：多层建筑
• 幕墙面板：玻璃幕墙, 金属幕墙
• 玻璃幕墙：全隐框
• 金属幕墙：单层铝板
• 编制时间：
• 主要设备：交流焊机 切割砂轮机 冲击钻 手枪钻
• 方案重点：测量放线, 预埋件（后置埋件）施工, 安装, 打胶, 验收, 施工安全

附件详情

• 一、方案概述2
• 二、涉及主要工程量2
• 三、工程进度要求2
• 四、所需人员、机械设备3
• 五、施工准备4
• 六、 施工工艺 （工序）5
• 七、 质量控制 11
• 八、安全措施16

附件详情

该项目外装幕墙共三层，最大高度为36.645m，幕墙面积约为33835平米，本方案主要讨论铝单板及玻璃组合编织幕墙，编织幕墙的最大高度为29.540m。
铝板造型室外金属面板均采用3mm厚铝单板，透明部分玻璃面板主要采用TP6(Low-E)+12A+TP6钢化中空玻璃。装饰线条及封边型材采用铝合金型材，可视表面氟碳喷涂处理。
……
编织幕墙施工方法：
1、 施工工艺
测量放线→竖龙骨的安装→横龙骨的安装→龙骨验收→外层铝板安装→内侧铝板安装→玻璃安装→密封打胶
2、施工流程
2.3立柱安装
1）立柱的安装，依据放线的位置进行安装。安装立柱施工一般是从底层开始，然后逐层向上推移进行。
2）为确保立柱安装的准确。根据龙骨布置图，按照分格尺寸横、竖拉钢丝线。
3）立柱在安装之前，首先对立柱进行直线度的检查，检查的方法采用拉进法、若不符合要求，经矫正后再上墙进行安装，将误差控制在允许的范围内。
4）立柱就位后，依据测量组所布置的钢丝线、综合施工图进行安装检查，各尺寸符合要求后，对龙骨进行直线的检查，确保龙骨的轴线偏差。
2.1测量放线2.2结构及埋件的检查2.3立柱安装2.4横龙骨的安装2.5检查验收2.6玻璃的安装2.7铝板安装2.8打胶
……
21页，。

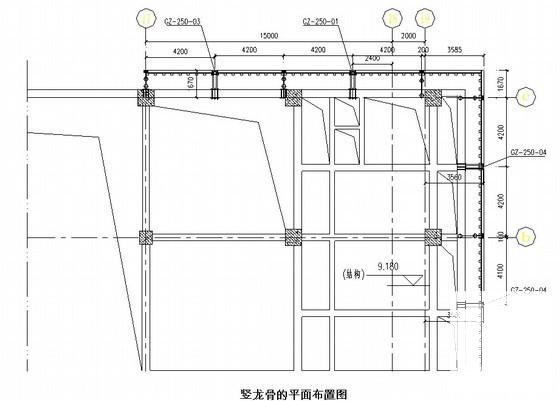

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
