丘陵山区天然气利用工程施工组织设计(110余页)

[复制链接]

0

主题

0

帖子

864

积分

超级版主

Rank: 8Rank: 8

积分
864
发表于 2020-4-9 21:56:56 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

工程内容包括:施工作业带的临时性征地、接桩测量放线、管沟土石方开挖、管道敷设、作业带清理及扫线、管沟回填、管道补口补伤、吹扫试压、道路顶管穿越、河流穿越、地貌恢复,座站场所有土建、设备、工艺管道、电气仪表施工。为科学有序地组织施工,特编制本 施工组织设计
……
分输站至站输气管线总长18km,设计压力4MPa,管径为Ф219.1mm,L360螺旋缝埋弧焊钢管。
门站建设范围包括:站内总图布置、工艺系统、土建工程、电气工程、自控工程、消防给排水工程及公用工程。
管道工程:工业用户高压供气主管网33.8km,枝状配气管道13.4 km,高压调压柜合计17个,干线节点阀井6座,支线截断阀井13座;城区中压供气管网25.3km,中压枝状配气管道30km;工业用气部分中压供气管网25.5km,枝状配气管道60km。调压设施合计873个,截断阀井305座。
穿越工程:穿越公路36处、穿越河渠4处、穿越铁路5处。
……
主要 施工方案
1.管道 施工方案 2.测量放线 施工方案
3.主体管线组对焊接施工方案
4.开槽埋管法穿越 公路施工 方案
5.土石方爆破方案
6.穿越工程施工方案

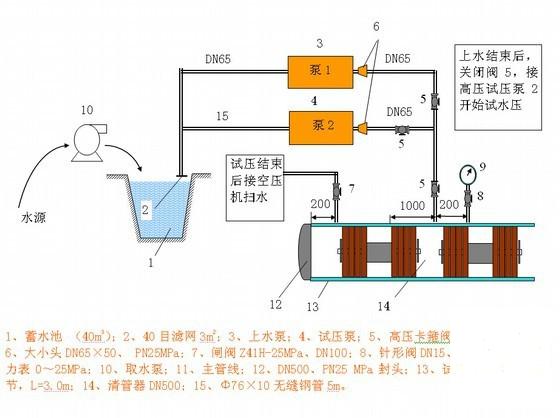

7.管道清扫、试压、扫水、干燥措施
8.附属工程施工
9.分输站及线路截断阀室、阀门安装
……
117页,。

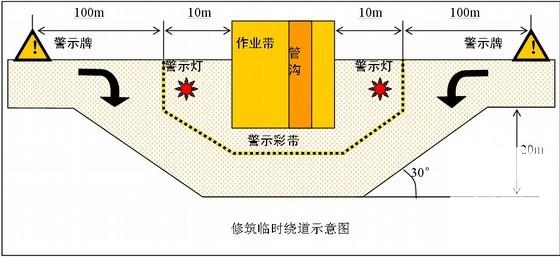

修筑临时绕道

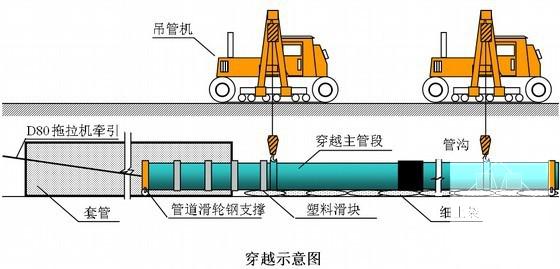

穿越示意图

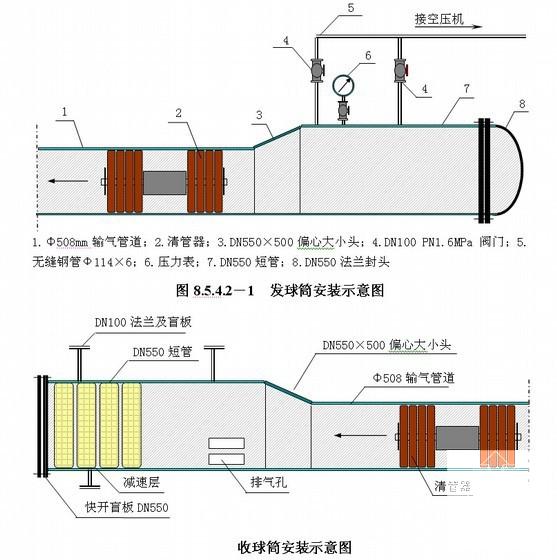

发球筒、收球筒

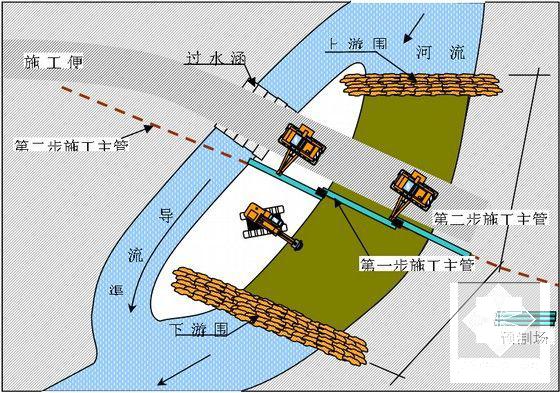

开挖穿越河流平面图

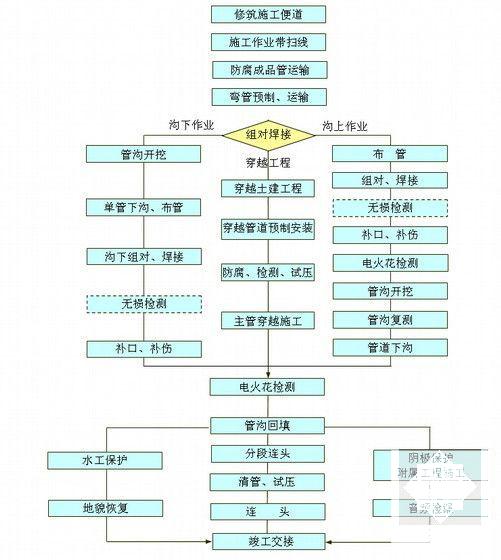

施工工艺流程简图
