[CAD]国内市农产品加工基地项目施工组织设计(混凝土挡土墙)

[复制链接]

0

主题

0

帖子

860

积分

超级版主

Rank: 8Rank: 8

积分
860
发表于 2020-4-9 22:02:23 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


工程范围为原来的库房改为加工车间,改造面积约为1431.45平方米,结构类型为钢结构,建筑层数为局部二层,建筑高度为6.25米,改造范围包括:加工改造车间、低温低湿库改造、温室改造、种子检验室及挂藏、物资库改造、加工车间维修、围墙周边维修、大门更新、道路、筒仓基础、室外工程、室外监控、围墙加固等内容,包含制冷设备、加工设备的安装工作。   二、各子项具体概况   1、种子加工间概况:   种子加工间:建筑、结构、电气等;生产类别为丙类;耐火等级为二级;建筑面积437.40平方米;建筑高度6.25米;使用年限50年;原屋面防水Ⅱ级使用年限十五年;建筑结构形式为门式钢架抗震设防烈度八度;室内±0.000绝对标高按原标高确定。   改造内容:土建做局部修改;所有外墙立面装修;屋面做法、门窗及落水管的位置不变;局部二层拆除,柱子保留;1-2轴F-G轴之间局部二层全部拆除;在D轴墙上加设两个门,在1轴加设一个疏散门,在D轴上设有预留洞;室内墙面为乳胶漆。   材料:混凝土:基础C15、设备基础和过梁C30、地坑C30S6;地面以下混凝土结构环境为二b类,地面以上室内为一类室外为二b类,一类混凝土最大氯离子含量为1.0%最大碱含量不作限制水灰比不得大于0.65最小水泥用量225kg/m?,二b类氯离子含量为2.0%最大含碱量为3.0kg/m?水灰比不得大于0.55最小水泥用量275kg/m?;钢筋:HPB235,HRB335;钢材:Q235B;焊条:HPB235用E43xx,HRB335用E50xx。   2、低温低湿库概况:   低温低湿库:长13.68米,宽12.96米;建筑、结构、制冷、电气为主,安装由生产厂家协助完成;建筑面积:177.29平方米;建筑高度5.5米;建筑结构形式:原建筑结构形式为砖混,抗震设防烈度为八度,耐火等级为二级,储藏类别丙类;改造后屋面防水等级为Ⅱ级使用年限十五年   改造内容:墙体、地面、内墙、门窗、顶棚及屋面防水保温材料。墙体:主体结构和所有内外墙不变,外墙装饰见立面图,内墙加设80厚聚氨酯夹芯板,板厚为0.6毫米不锈钢板;室内地面:库房地面为120厚C25细石混凝土,内加双向?6@200钢筋编网随打随抹,20厚1:3水泥砂浆护毡层,SBS防水卷材一层,20厚1:3水泥砂浆找平层,保温为挤塑板厚度为100毫米,SBS防水卷材一层,20厚1:3水泥砂浆找平层,150厚混凝土板,素土夯实;屋面防水:屋面防水更换,采用4厚SBS卷材防水,60厚挤塑聚苯板保温做法详见08BJ1-1第E34页平屋25E6A3屋面传热系数为0.5,屋面排水为有组织排水,排水管采用PVC?100塑料管;天棚做法:80厚聚氨酯隔热夹芯板其余室内墙面和天棚全部为白色乳胶漆;门窗:外墙C轴上的门改为双扇电动推拉冷藏门,内墙2轴上的门改为单扇电动推拉冷藏门,内墙B轴上的门改为单扇电动推拉冷藏门。   3、温室改造概况:   温室改造项目:长12.0米,宽6.24米,建筑面积76.38平方米,建筑层高为3.5米。   改造内容:墙体:主体结构不变,外墙及屋面玻璃全部重新更换为中空玻璃或安全玻璃,主骨架不变;室内墙面:内墙面全部刷白色涂料;温帘更换:按图纸要求。   供配电系统:负荷等级为三级,配电支线使用BV-500型铜芯塑料导线穿镀锌钢管由配电箱暗敷设至各个用电点。   ……   6、大门改造概况:   大门改造:原有平开大门改换为电动伸缩大门,大门作法详见88J9-1,85页   材料:混凝土C30,钢筋:HPB23、5HRB335,砖及砂浆:-0.3以下用页岩砖MU10,水泥砂浆用M7.5;-0.3以上用页岩砖MU10,混合砂浆用M7.5。   7、挡土墙概况:   新建混凝土挡土墙,作法见88J9-1,7页。   材料:素混凝土基础C15钢筋混凝土墙体C30,钢筋HPB235HRB335,砖及砂浆:±0.000以下用页岩砖MU10,水泥砂浆用M7.5;±0.000以上用页岩砖MU10,混合砂浆用M7.5。   8、变压器基础概况:   材料:基础垫层C15,基础C30S6;钢筋:HPB235、HRB335;钢材:Q235B;焊条:HPB235采用E43,HRB335采用E50。   9、筒仓基础概况:   材料:基础垫层C15,设备基础C30,筒仓基础C30;钢筋:HPB235、HRB335;钢材:Q235B;焊条:HPB235采用E43,HRB335采用E50。   ……   十、脚手架工程   1、脚手架搭设   (1)为了兼顾结构和装修需要,双排脚手架内侧立杆距离结构外墙300mm。考虑到安全和施工,小横杆挑出立杆300mm,并在其上沿纵向放置一块脚手板,脚手板和小横杆用铅丝绑牢。   (2)双排脚手架排距1200mm,纵距1500mm,步距1800mm,内排架距结构300mm,搭设高度至屋顶女儿墙顶标高以上1.5m。   (3)立杆为6m 4m钢管,大横杆采用4m和6m钢管,间隔使用,使里外、左右立杆的接头错开不在同一跨内。   ……   字数约20万字 编制于2010年

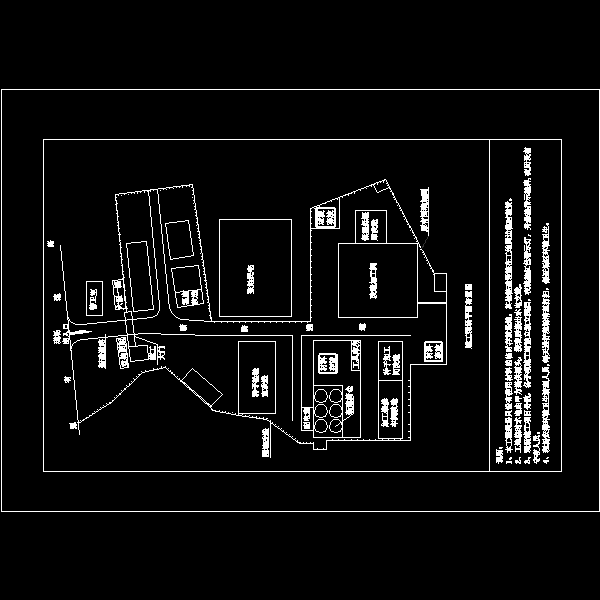

挡土墙施工组织设计 - 1
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
