玻璃幕墙、铝板幕墙、拉索幕墙施工组织设计（高层办公楼）(保温隔热性能)

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 玻璃幕墙形式：全隐框玻璃幕墙
• 石材幕墙形式：挂件式石材幕墙
• 金属幕墙形式：单层铝板幕墙
• 幕墙 施工工艺 方法：幕墙测量放线,幕墙安装,幕墙吊装
• 幕墙施工主要机具：冲铆机、双组分打胶机、双头斜锥切割机、双头斜锥切割机、双头斜锥切割机、3轴加工中心、3轴加工中心、4轴加工中心、角接口切割机、进口端面铣、进口仿型铣、多头钻
• 幕墙施工 节点详图 、示意图：5张-10张
• 幕墙施工 方案编制 时间：近代

附件详情

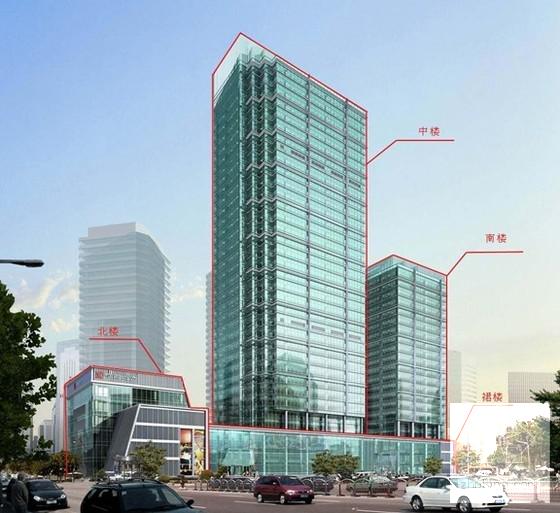

2.1.3.1 幕墙种类：
该项目主要为单元式幕墙，裙楼有部分点式拉索幕墙及框架幕墙。在立面设计上，xx广场力求体现现代的建筑形象，玻璃及金属装饰线等材料的有机组合意味着高效及现代化的品质。为了加强建筑效果，在幕墙设计中注重线条的营造。xx广场的顶部采用了透明的玻璃女儿墙。而裙房幕墙采用大面积的点式拉索幕墙，使大堂空间宽敞明亮。
……
2.2.1该项目单元式幕墙的特点
竖向幕墙龙骨宽度尺寸为110㎜，横向幕墙龙骨高度尺寸为110㎜，单元标准分格尺寸为：高X宽=3000x3950㎜。
幕墙系统采用了全胶条干密封形式，有效的避免了由于打胶带来的硅油污染，并且在各个单元之间接缝十字接口处的最薄弱环节设置了连续不断的特制密封胶条，保证了幕墙其密封防水等性能。另在隔热性能方面，在穿条型材的空腔内注入了发泡材料，更近一步提高了其保温隔热性能。
……

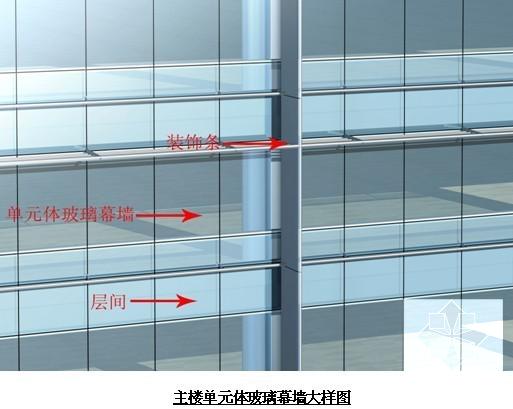

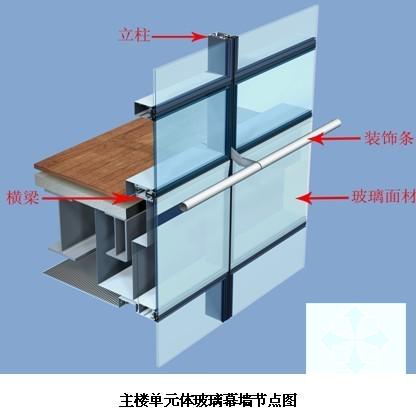

2.2.2.1主楼单元式玻璃幕墙
主楼单元式玻璃幕墙系统为单元式隐框铝合金玻璃幕墙，带有平行开启窗；前部等压排水系统；垂直与水平框架部件采用连续断热；竖向和水平方向的铝合金型材与玻璃之间调整间隙由高度补偿型材实现；竖向和水平方向的铝合金型材附框与玻璃之间由结构胶固定；典型分格尺寸：1500x3950mm典型单元尺寸：3000x3950mm；玻璃类型：8+12A+6mm钢化中空，LOW-E膜在第二面，采用浅灰色，其中在楼层上，距楼层建筑标高800mm以下的玻璃采用8+9A+5mm+0.76mm(PVB)+5mmLOW-E钢化中空夹胶玻璃；外露铝型材采用氟碳喷涂，非外露铝型材采用银白色阳极氧化处理。
……
2.2.2.2裙楼框架式玻璃幕墙
2.2.2.3裙楼铝板幕墙

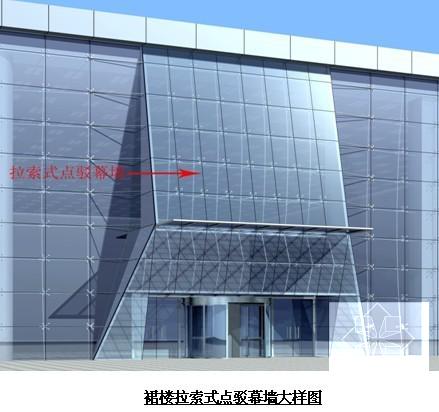

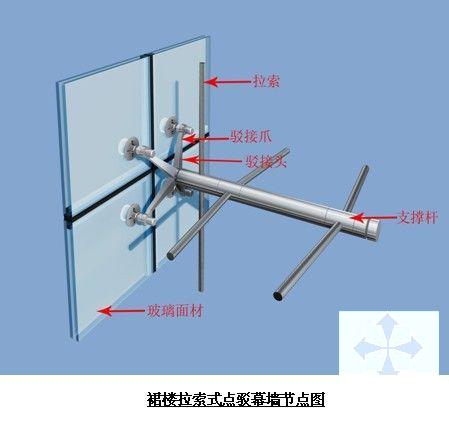

2.2.2.4拉索幕墙
张拉索杆的施工是该项目的难点，其形状也不确定的，必须通过施加适当的预应力赋予一定的形状，才能成为承受外荷的结构。张拉索杆幕墙施工质量及使用安全性能受张拉应力和温度变化影响较大，而且这种影响对固定玻璃的钢驳爪会产生位移。玻璃面板对局部荷载很敏感，一旦存在影响驳接爪与玻璃制作节点处就会产生附加内应力，严重时会造成玻璃的损坏。如果钢索应力不均，挠度控制不符合设计要求，其幕墙使用功能、安全性能均不能保证。因此张拉索杆玻璃幕墙其设计、施工质量均要求较高，且设计、施工要求紧密配合。拉索幕墙在裙楼西面。
……
150余页，12万字，

图5

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
