一份会馆电气设计CAD施工方案图纸(供配电系统)

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 该项目是鲁能某售楼处,建筑面积3009.85 M2(不含地下室).地下一层,地上三层,建筑建筑结构形式为钢结构.供配电系统,电气照明,有线电视系统,网络系统,建筑防雷及接地系统等.地下室因后期须扩大面积,本次只做照明部分. 　　该项目负荷等级为三级,采用220/380V三相四线供电.入户处零线做重复保护接地,后形成三相五线制系统.电缆直埋,进户处穿镀锌钢管保护,设总进线配电柜AP,AP内设计费电度表.每层设层配电箱AL.由AL配电给末端用户.配电系统为放射式,个别为干线式.供电计算功率208KW.

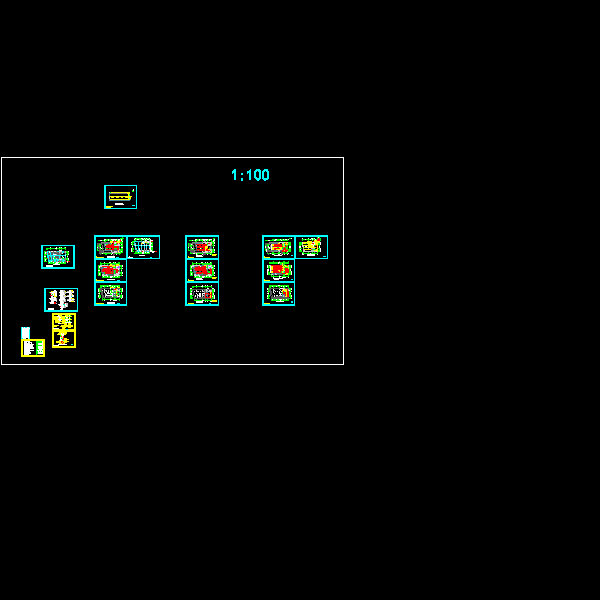

第 1 张图
