11层住宅楼建筑施工CAD图纸（热工计算书及节能设计专篇）

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 点击这里 搜索更多您想要的资源

• 图纸设计深度：施工图
• 建筑设计面积：6037.86平方米
• 建筑高度：35.77米
• 建筑层数：11
• 设计效果图：无
• 有无人防：无

附件详情

建设地点：无棣县xx院院内。
建筑设计面积：6037.86平方米
建筑高度：35.77米
建筑层数：十一层
建筑设计结构形式及安全等级：剪力墙结构；结构安全等级为二级
合理使用年限：50年
屋面防水等级：屋面防水等级为二级
建筑分类及耐火等级：该项目为二类高层民用建筑，耐火等级为二级
抗震设防：抗震设防烈度为六度

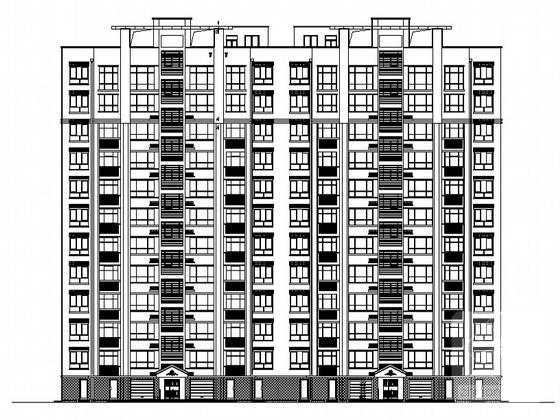

立面

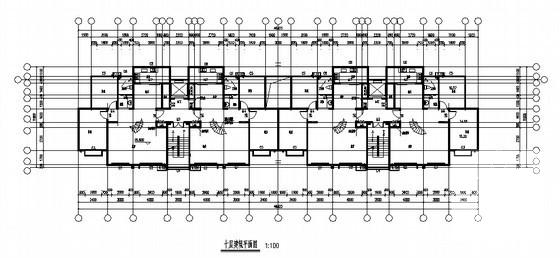

平面

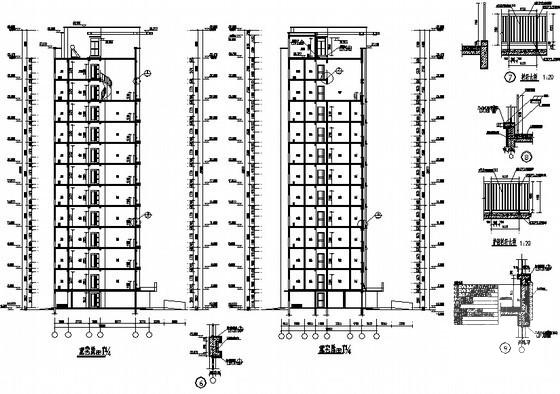

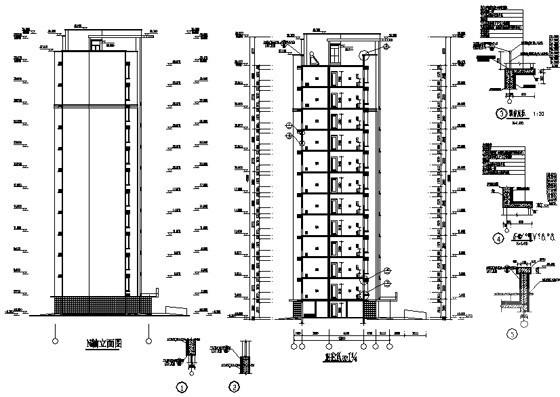

侧立面图

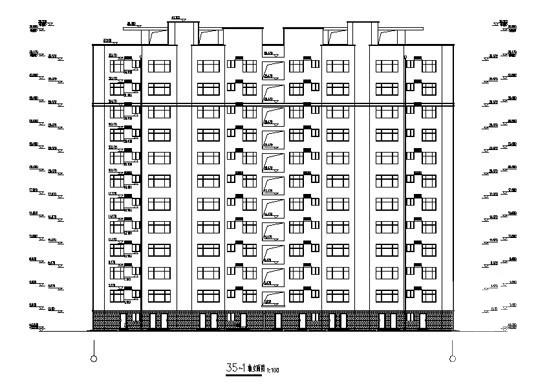

立面图

总图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
