一份重力坝水利枢纽工程毕业设计方案（说明书、dwg格式CAD图纸）(水电站厂房)

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

全套，含5张CAD图，58页计算书和32页说明书。 　　水利枢纽属一等工程，以防洪和发电为主，兼有航运等综合效益。其主要建筑物有：混凝土实心重力坝、引水建筑物、泄洪建筑物、放空建筑物、过坝建筑物和电站厂房等。枢纽按千年一遇洪水设计，五千年一遇洪水校核。水库正常蓄水位178.0米，设计洪水位179.3米，校核洪水位180.13米。电站装机3台2.4万千瓦，总装机72000千瓦。船闸可以保证80吨级驳船通航。 　　主体建筑物实体重力坝坝顶高程182.04米，最大坝高46.04米；泄洪采用表孔，共三孔，每孔宽12米，堰顶高程170.92米；放空采用深孔，设一孔，宽3.5米，高4米，底板高程151米；电站引水采用坝内压力钢管，钢管直径4.5米；电站厂房为坝后式。 　　【内容摘要】 　　电站是枢纽的重要组成部分，是工程建成后的重要的经济来源。按电站的建筑物极其特征，水电站的布置形式有坝式、河床式和引水式三种典型布置形式，对他们进行比选： 　　坝式厂房：坝式水电站是靠坝来集中水头，最常见的布置方式是水电站厂房位于非溢流坝坝趾处，即坝后式水电站，这种水电常建于河流上并排布置有困难时，集中的落差为中、高水头。当河谷较窄而水电站机组较多、溢流坝和厂房并排布置有困难时，可将厂房 　　布置在溢流坝下游或让溢流水舌挑跃厂房顶泄入下游河道，成为挑跃式水电站；或者让厂房兼做溢洪道宣泄洪水，成为厂房顶溢流式电站。当坝体足够大时，还可将厂房移至坝体内空腔内，成为坝内式厂房 　　河床式电站：河床式电站厂房是挡水建筑物一部分，从而成为集中水头的挡水建筑物之一，该形式多建在平原区、河流的中下游的低坝枢纽上。 　　引水式电站：引水道较长，并用之集中水电站的全部或大部分的水头。这种水电站多见于流量小，坡度大的河流中、上游或跨流域开发方案。 　　由于该枢纽位于丘陵地区，引流量较大，河床较窄，坝体经过经济剖面选择后坝体比较单薄，下游水位也较低，坝后式水电站优先被采用。 　　综上，电站采用坝后式水电站。 ，编制2013年。

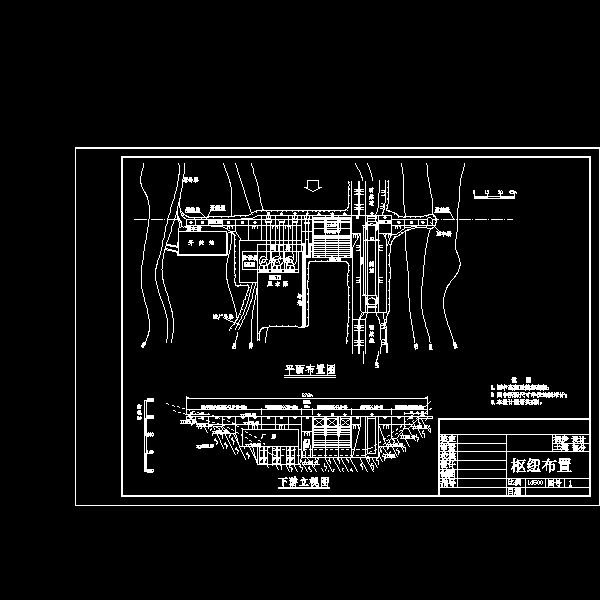

平面布置.dwg

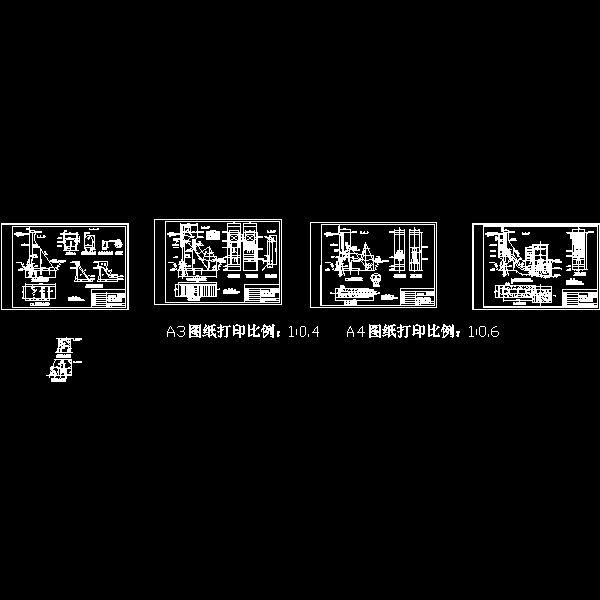

结构图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
