砖混结构星级卫生间建筑结构CAD施工图纸

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 建筑高度：单层建筑
• 地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：砌体结构
• 基础形式 ：条形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.45kN/平米
• 雪压：0.25kN/平米
• 参考图纸：10张

星级卫生间项目，砖混结构，抗震设防烈度为6度，条形基础。

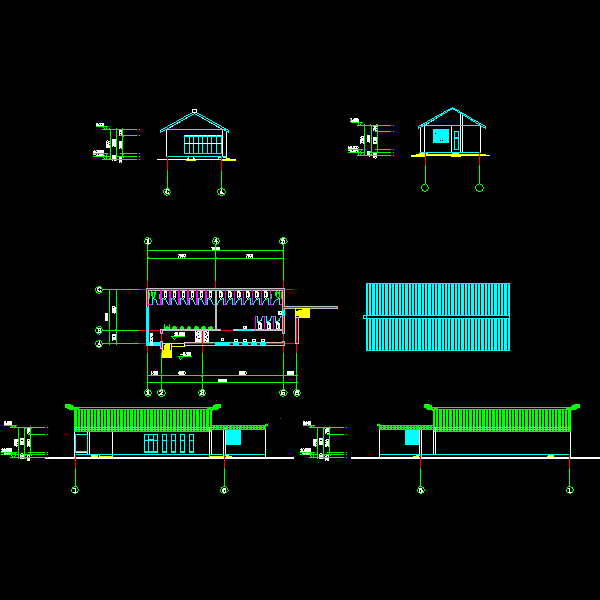

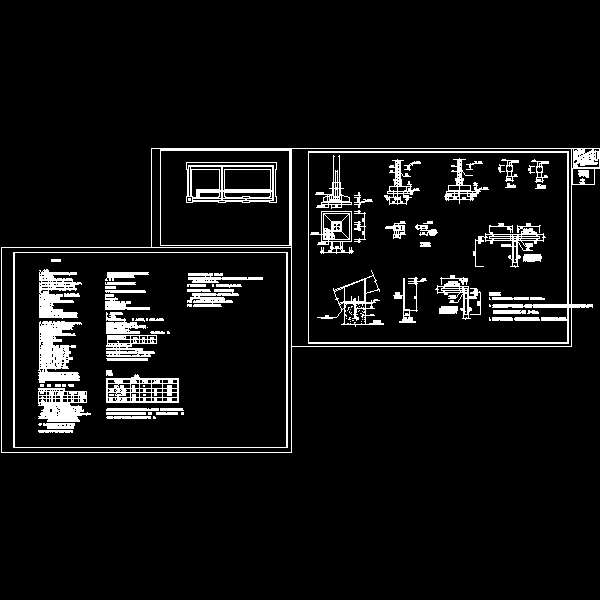

该资料包含：结构设计说明，基础、柱 ，基础详图，锚栓图，构造柱图，屋架图，屋架檩条图；平面图，立面图，剖面图，共计10张图。

卫生间.dwg

星级卫生间_t3.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-5 22:51:36上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
