2层木别墅建筑施工CAD图纸

[复制链接]

0

主题

0

帖子

830

积分

超级版主

Rank: 8Rank: 8

积分
830
发表于 2020-1-21 22:29:24 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 点击这里 搜索更多您想要的资源


  • 别墅设计类别: 独栋别墅
  • 建筑高度类型:多层建筑
  • 外立面材料:其他
  • 建筑设计结构形式:木结构
  • 图纸设计深度:施工图
  • 项目所在地:上海
  • 图纸设计风格:北美风格
  • 图纸设计流派:新古典
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑设计面积:34010平方米
  • 占地面积:127915平方米
  • 建筑高度:6.168m
  • 地上层数:2层
  • 地下层数:1层
  • 设计效果图:无
  • 机动车辆停车位:258个
  • 非机动车停车位:200个

附件详情

2.1 xxxx占地面积127915平方米,其中住宅占地面积67915平方米,基地位于嘉定xxx。住宅小区的形式:以木结构别墅为主的住宅小区,由28幢别墅(SH1~SH6),11幢 双拼别墅 (DH1~DH3),4幢联体别墅(TH1河TH2),2幢叠加别墅组成。建设方决定一期先造三幢别墅,作为样板工程,吸取经验后,铺开做双拼、联体、叠加别墅。这次设计范围也仅是这三幢独立别墅,分别为SH—1型、SH—2型、SH—3型。
2.2 该项目总占地面积67915 平方米,其中地下16520平方米,地上建筑面积34010平方米,建筑占地面积16231平方米,容积率0.5。
2.3 建筑层数、高度:地下1层,地上2~4层,建筑高度 详见图 。
2.4 建筑建筑设计结构形式为 轻型木结构,建筑结构的类别为3类,使用年限为50年,抗震设防烈度为7度。
2.5 耐火等级为地上4 级地下2 级。
2.6 停车数量:机动车258辆,非机动车200 辆。

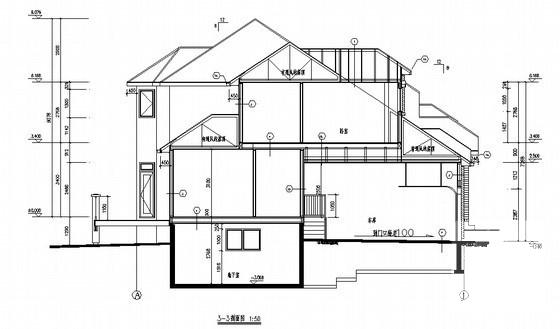

剖面

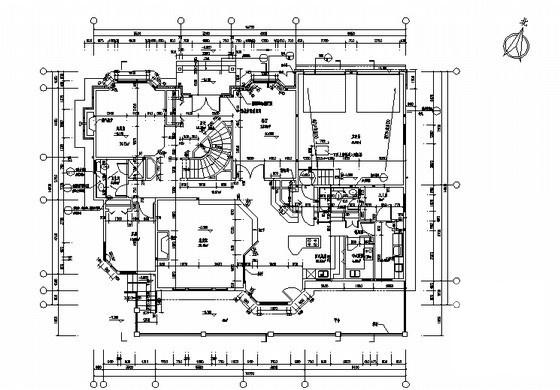

平面

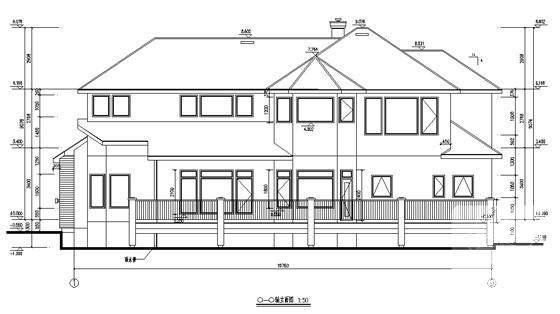

背立面图

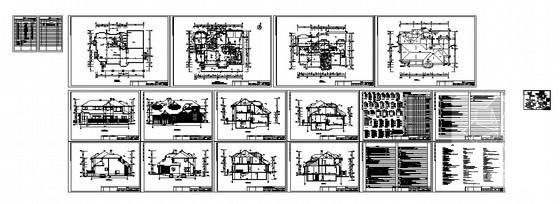

总图

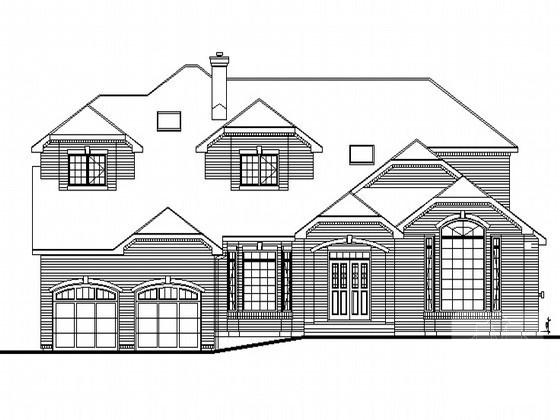

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-1-21 22:29:24上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在别墅建筑专区发帖交流相关知识。

附件2099v11ed1cwcf1e1c00c0sef0.rar

902.18 KB

下载  售价: 100 积分    赚积分
