一份11层住宅楼的给排水CAD施工方案图纸(消防水泵接合器)

mmnnkkhg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅
• 建筑高度：高层建筑
• 地上层数：11层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：9张
• 图纸年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,雨水系统
• 消防设计：室内消火栓系统
• 供水方式：市政供水,分区供水
• 供水分区：两区
• 排水体制：污废合流
• 雨水重现期：2年
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：10
• 大样节点：集水坑

附件详情

该项目设有生活给水系统、生活污水系统、雨水系统、消火栓给水系统。 给水系统分两个区；五层及五层以下部分为低区，由室外市政给水管网直接供水；六层以上部分为高区，由室外市政给水管网直接供水；供水压力为0.52MPa。生活污水系统：该项目污、废水采用合流制。室内 0.000以上污废水重力自流排入室外污水管，地下室污废水采用潜水排污泵提升至室外污水管。雨水系统：屋面雨水设计重现期为2年，屋面采用87型雨水斗，屋顶花园采用平篦雨水斗，屋面雨水经雨水斗和室内雨水管排至室外雨水管道系统。消火栓系统：1)该项目为普通住宅楼，高度低于50m，室内消火栓设计用水量为10L/s，室外消防水量为15L/s。为保障消防用水量和水压，在小区内要求设置一座消防泵房，入户消防水压力不小于0.6MPa。 2)室外设1套地下式消防水泵接合器，供水管与消火栓给水管网相连。3)为保证消火栓栓口出水压力不超过0.5MPa，六层及六层以下消火栓采用减压稳压消火栓。

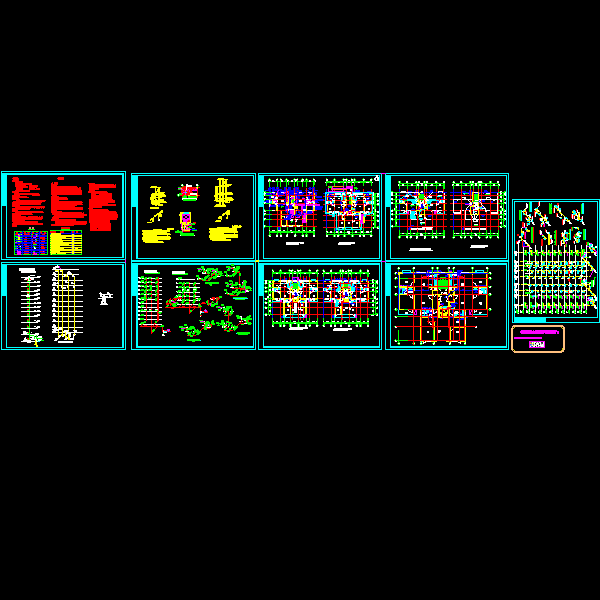

某11层住宅楼的给排水施工图

某11层住宅楼的给排水施工图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
