5层商场CAD给排水消防图纸(室外雨水系统)

renrenwa

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 地上层数：5层
• 地下层数：1层
• 建筑面积：18242平方米
• 供水方式：市政供水
• 供水分区：无
• 污废水排水体制：合流
• 设计内容：给排水,消火栓,自动喷水
• 设置场所火灾危险等级：中危险级Ⅱ级

附件详情

该项目总建筑面积18242m2，地上五层，地下一层，建筑高度为22.80m,屋顶设水箱间。消防水池及消防泵房室外设置。
该项目设计包括：给水排水设计、 设计。
（一）、给水系统：本楼最高日用水量：20吨/日；本楼的供水由市政直接供给。
（二）、排水系统：1、该项目采用重力排水，经化粪池处理后排入市政管网。2、排水立管采用伸顶通气管，顶端装通气帽。3、地下室设集水池，排污泵排出。
（三）雨水系统：该项目雨水管道采用外排雨水，排至室外雨水系统。
（四）、消防系统：1、消火栓用水量：室外消防用水量为30L/s，由市政直接供给；室内消防用水量为15L/s，火灾延续时间按2h计；
2、自动喷水系统用水量：本建筑火灾危险等级为中危险级II级，其喷水强度为8L/min.m2，作用面积为160m2，设计流量33L/s，火灾延续时间以1h计。
消防水池设于室外，室内消防总用水量为220m3，设置消防水池，体积为250m3.
该资料采用临时高压给水系统。消防水源由消火栓泵提供。在本建筑的最高层设一个重力自流高位水箱（消火栓系统和喷淋系统共用）。

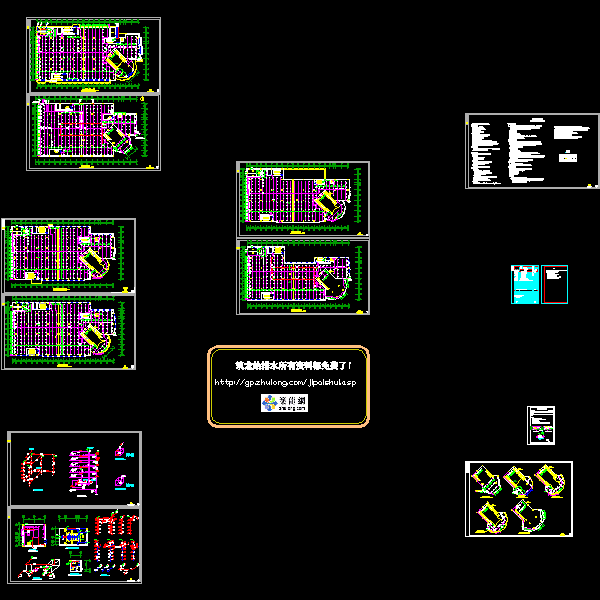

某商场给排水消防图

某商场给排水消防图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
