18层小区18#楼给排水CAD施工方案图纸(室内消火栓系统)

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅
• 建筑高度：高层建筑
• 地上层数：18层
• 图纸设计深度：施工图
• 参考图纸：9张
• 图纸年代：近代
• 地下室用途：车库,其它
• 生活供水设计：生活给水系统
• 排水设计：机房排水
• 消防设计：室内消火栓系统
• 供水方式：市政供水,变频供水,分区供水
• 供水分区：三区
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：20
• 大样节点：卫生间

附件详情

设计范围：
建筑给水.建筑排水.空调冷凝水.室内消火栓系统.
本楼为十八层（其中一层为架空层,二层及以上为住宅）的高层住宅楼.
给水系统：
水源:由市政给水管供应本小区生活及室内外消防给水,市政给水管入口压力 0.30MPa.用水量:本楼最高日用水量 35m3/d.本楼1~6层由市政给水管直接供水,水表集中设置于一层地面水表井内，其余部分分两区:Ⅰ区7~12层,Ⅱ区13~18层,分别由无负压变频自动增压给水设备直接供水,即采用下行上给的供水方式至给水点.各用水点压力不应大于0.35mPa.
排水系统：
室内排水污.废合流,污水经化粪池处理后排入市政污水管。建筑日排放污水量按最大日生活给水量90％计算。该项目雨、污分流排放,屋面雨水设雨水斗,露台设地漏接入雨水立管,后排至室外雨水井.空调冷凝水单独设置,并间接排至小区雨水系统.
消火栓系统：
消火栓用水量:本楼室内按20L/S计,室外按20L/S计,火灾延续时间2h.

某小区18#楼给排水施工图

第 1 张图

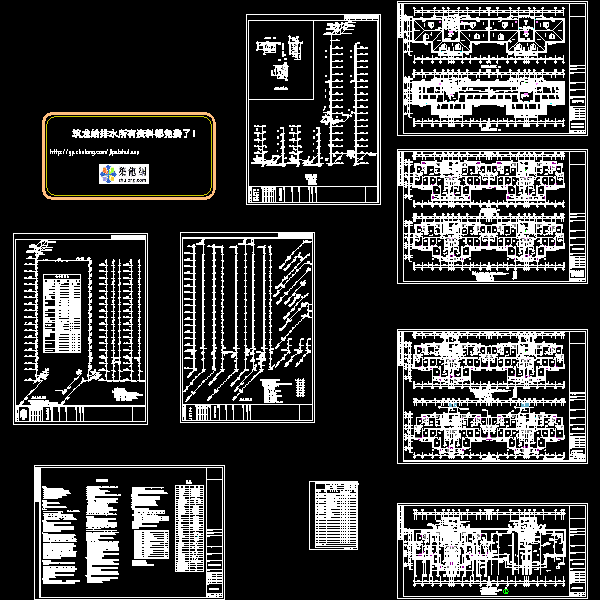

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
