一份县规划展示中心给排水CAD施工方案图纸

[复制链接]

0

主题

0

帖子

1030

积分

超级版主

Rank: 8Rank: 8

积分
1030
发表于 2020-4-21 20:45:51 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:综合楼
  • 设计阶段:施工图设计
  • 供水方式:市政供水
  • 供水分区:无
  • 污废水排水体制:合流
  • 设计内容:给排水, 消火栓, 灭火器

附件详情

水施工图,包扩展馆总平面图、各层给排水平面图、施工图,仅供参考。部分设计说明:。二.设计范围:该资料包括本栋楼的室内给水、污废水、消火栓消防给水系统及灭火器气体消防。三.系统设计:整栋楼由城市给水管网直接供水,住宅部分和商场用水分开计量,所有水表均集中设在水表井内,水表井敷设于地面下,每户厨房设一燃气热水器,供应生活热水。生活污水经室内排水管道汇合后排至室外管网,均经化粪池处理后排入市政管网。

展示中心总平面.dwg
展示中心总平面.dwg
展示中心总平面1.dwg
展示中心总平面1.dwg
施工图.dwg
施工图.dwg

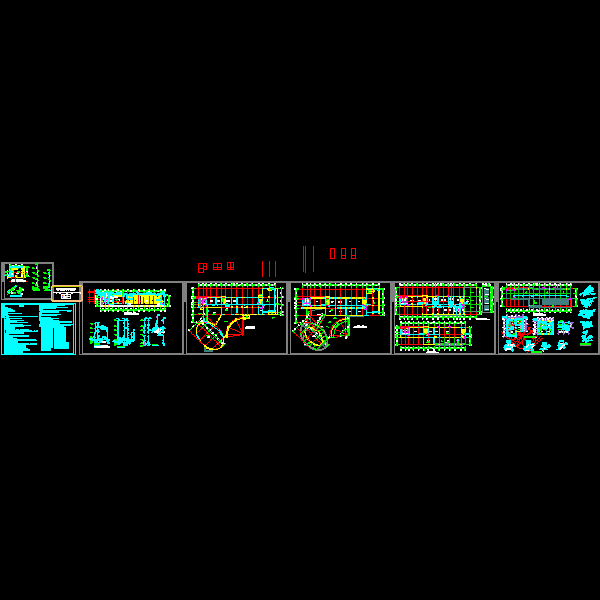

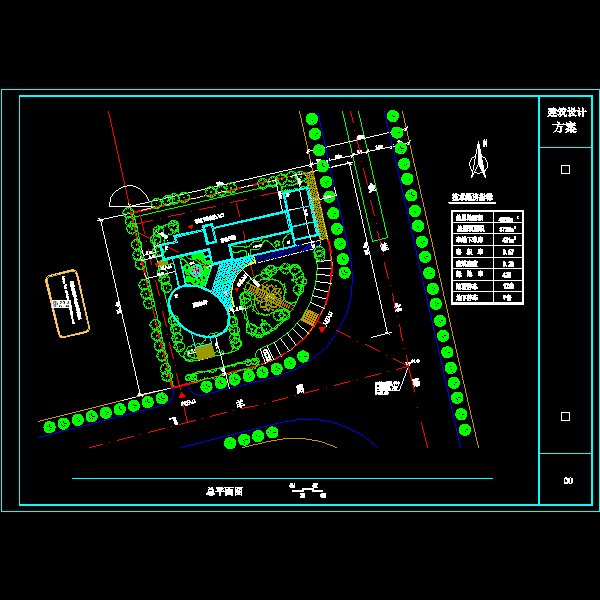

以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-4-21 20:45:51上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11e2cd2c22ccf2s0ec.rar

1.03 MB

下载  售价: 100 积分    赚积分
