一份酒店给排水CAD施工方案图纸(卫生间大样图)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：宾馆酒店
• 设计阶段：施工图设计
• 设计内容：给排水,热水,直饮水,消火栓,自动喷水

附件详情

该项目建筑为局部四层，建筑总高度23m，总建筑面积 1.9万m ,建筑体积约为7.7万 m ，为多层公共建筑。本建筑负一层为洗浴中心、餐厅的厨房及设备用房，一、二层内有餐厅及餐厅包间，游泳池及配套服务，办公室，会议室等公共娱乐场所。四层为休闲咖啡厅。二.设计内容:室内生活冷、热给水、消防给水、室内污水排水；灭火器的配置（屋面雨水均为外落水，详见建筑专业图本专业不再表示）。给排水总图另行设计。厨房内的给排水根据专业厂家设计布置后二次设计。（1）.因该项目所在地没有市政自来水，建设单位提供：由建设单位自备深井水作为该项目生活及消防水源。（深井水的抽取处理及输送均由建设单位自理）（2）.该项目所在地没有市政雨污水管，小区内雨水汇集后排入基地北侧天然河道中，小区内生活污水经有动力污水处理装置二级处理，达到一级排放标准后排入基地南侧天然河道。据建设单提供河道最高水位比室外地坪低1.5m。（3）.该项目所在地土壤条件：上部土层综合粘聚力和内摩擦角分别为：C=16KPa，Φ22°，Y15.5KN/M。湿陷等级均为非自重Ⅰ级(轻微)湿陷。该项目为丙类建筑。该项目湿陷性黄土地区埋地管道、排水沟、雨水明沟和水池与建筑物之间的防护距离

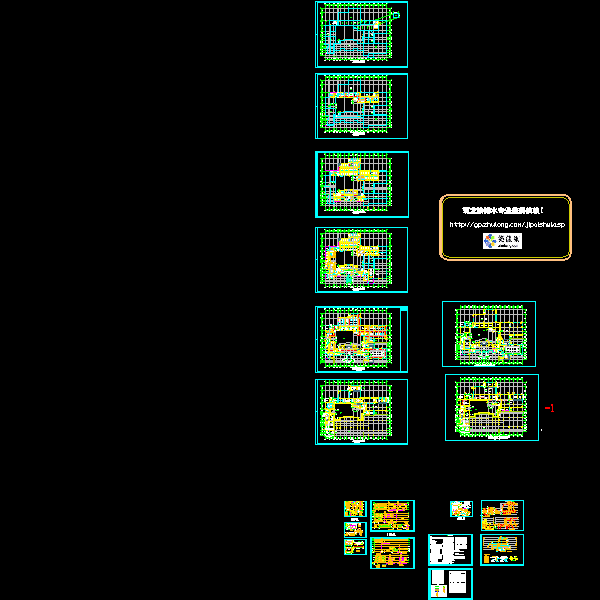

给排水平面图

沐浴去放大图

卫生间大样图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
