[监理工作程序]高层安置群房工程监理规划及细则160页

[复制链接]

0

主题

0

帖子

1566

积分

超级版主

Rank: 8Rank: 8

积分
1566
发表于 2020-2-6 17:23:18 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 地区:山西
  • 建筑类别:住宅工程
  • 主要建筑建筑设计结构形式:剪力墙
  • 建筑高度:高层
  • 监理范围:施工准备阶段监理, 施工阶段监理, 验收保修阶段
  • 重点难点分部分项工程:地基与基础工程, 主体结构
  • 监理控制措施:质量控制, 进度控制, 造价控制, 安全控制, 合同管理 , 信息管理, 组织协调
  • 监理流程图:20~30

附件详情

  • 第一章 项目概要及监理目标
  • 1.项目概要 2
  • 2.监理目标 .3
  • 第二章 编制依据 3
  • 章 监理工作范围及内容
  • 1.工程施工阶段监理 3
  • 2.施工阶段的进度控制 39
  • 3.工程建设中的投资控制 43
  • 4.施工安全及文明施工的监理 47
  • 5.建设监理中的合同管理 49
  • 6.工程建设监理信息管理 52
  • 7.工程建设监理中的组织协调 57
  • 第四章 监理机构的组织机构形式和人员配备及岗位责任制 69
  • 第五章 监理工作制度 76
  • 第六章 监理工作程序 93
  • 第七章 监理质量保证措施 122

附件详情

【项目概要】

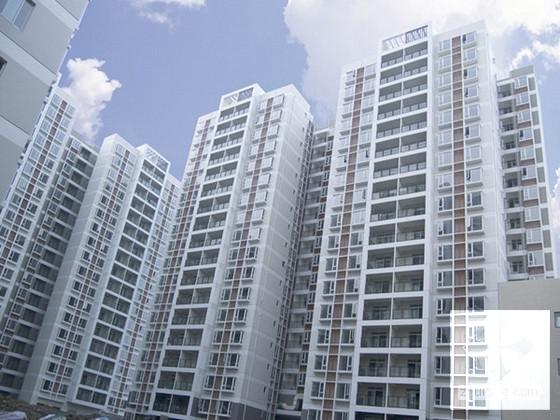

建筑结构:该楼群结形式为剪力墙结构,基础形式为筏板基础。其中9#、10#楼为筏板基础,局部为柱下独基。其中9#、10#楼为地下两层,地上26层。13#、15#、16#楼为地下一层,地上15层。11#、12#楼为地下一层,地上16层。14#楼为地下2层,地上15层。
……
【监理质量保证措施】
1、强化监理工作制度,从制度上保证监理工作效果和工作质量。严格执行质量体系中的各项程序及工作制度。严格执行国家及省市建设主管部门的有关法规、规范和规程,确保监理工作质量。
2、努力学习新知识、新观念,紧跟发展的形势,提高技术水平和强化专业素质教育,不断提高监理人员的执业水平。
3、坚持公平、公正、公开的执业道德和准则,谦虚谨慎,努力团结各参与方,协调一致为工程服务,作好监理工作。
……
监理细则
一、 模板工程 监理细则
1.模板安装所使用的钢管和扣件,必须要有出厂的质量证明材料和质量检测合格报告书;
2.复查模板的安装施工技术方案的合理性,对于不能满足工程施工安全和质量要求的方案,要求施工单位重新编写;
3.在模板的安装工程中,进行核对,检查立杆、横杆的间距与施工方案是否一致,安装现浇结构的上层模板及其支架时等。
二、 钢筋工程 监理细则
该项目的钢筋主要采用绑扎,要求绑扎牢固,防止钢筋位移;板和墙的钢筋网,除靠近外围两行钢筋的相交点全部扎牢外,中间部位交叉点可间隔交错扎牢,但必须保证受力钢筋不产生位置偏移;双方受力的钢筋,必须全部扎牢。
三、装饰工程监理通用细则:
1.装饰工程在施工前须审查施工方案或技术方案措施。
2.装饰工程应按施工工序层次进行监控,合格后方可进行下道工序或层次的作业。
3.装饰工程施工前应进行样板房施工。
4.装饰工程施工前要进行监理实施细则交底。
……
共约160页 编制时间(资料包括监理细则及监理规划、附流程图丰富)

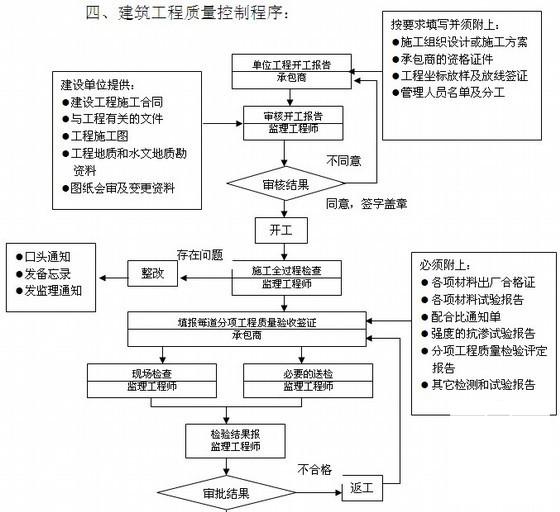

工程质量控制流程

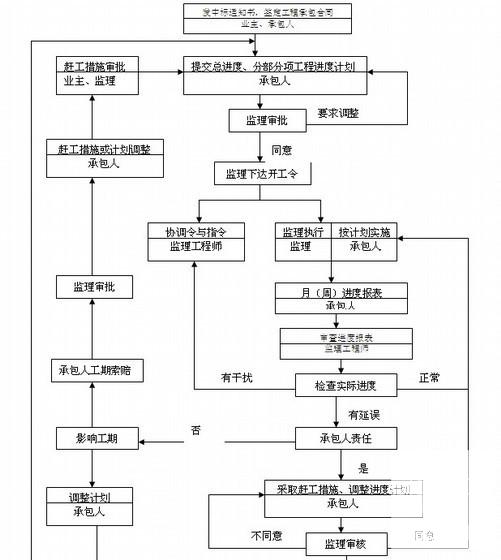

工程进度控制流程

通风空调质量控制流程

电气安装质量控制流程

地基与基础工程质量控制流程

设备安装质量控制流程

工程监理规划 - 1
第 1 张图
工程监理规划 - 2
第 2 张图
工程监理规划 - 3
第 3 张图
工程监理规划 - 4
第 4 张图
工程监理规划 - 5
第 5 张图
工程监理规划 - 6
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-6 17:23:18上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在其他下载专区发帖交流相关知识。

附件2099v11ecwffd2fw0ccc22c.zip

231.37 KB

下载  售价: 100 积分    赚积分
