一份5层住宅给排水CAD施工图纸(室内消火栓系统)

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅
• 建筑高度：多层建筑
• 地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：12张
• 图纸年代：近代
• 排水设计：污水系统,废水系统
• 消防设计：室内消火栓系统
• 供水方式：市政供水
• 消火栓用水量室内(L/S)：10

附件详情

此图为天正给排水绘制
三.设计内容
室内冷水.排水.消防
四.给水部分
1.该项目给水采用城市管网直接供水。
2.室内给水管道采用PP-R管（PN≥1.0MPa）,热熔连接。当与金属管或用水器连接时，采用丝扣连接。与水加热器等连接时应有不小于400mm的金属管过渡。
3.室外埋地引入管埋深0.7m，管道出地坪处设护管，其高度高出地坪100mm。
4.给水管道穿承重墙或基础时应预留孔洞，管顶上预留的净空不小于建筑物的沉降量，且不小于100mm;
4，给水管穿楼板处设套管，套管内径应比内管外径大两号，套管底与楼板下平齐， 顶部比楼面高出20mm，管道间用油麻填实，并用沥青灌平.
5.管道穿楼板、屋面、三通、附件、配水点处设固定支承。直线管段的固定支承不大于3米。
五.
1.灭火器的设置：室内每个设置点设置2具3A磷酸铵盐干粉灭火器，灭火器设在距地0.2米的托架上。
2.室内消火栓型号SN65，消火栓箱型号SG24A65-P，水带DN65，长25m，水枪QZ19，栓口距地1.10m。

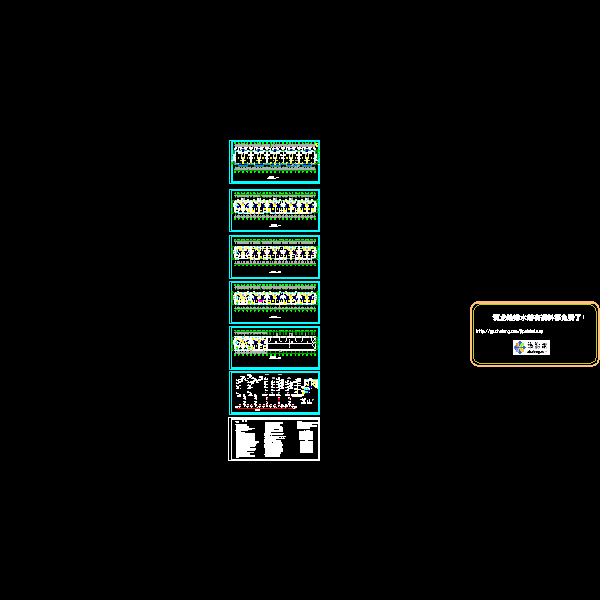

第 1 张图

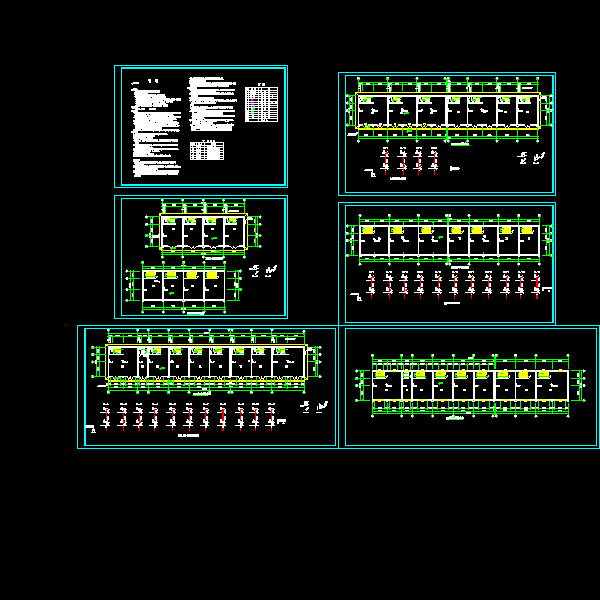

第 2 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
