一份连续刚箱桥桥型部置节点详细CAD图纸设计(中央分隔带)

[复制链接]

0

主题

0

帖子

1051

积分

超级版主

Rank: 8Rank: 8

积分
1051
发表于 2020-4-25 12:37:48 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


1、道路等级:四车道高速公路   2、计算行车速度:100km/h   3、荷载等级:汽车-超20级   4、验算荷载:挂车-120   5、桥面纵坡:<4.0%   6、桥面横坡:2.0%   7、桥面宽度:0.5m(外侧防撞护栏) 3.25m(紧急停车带) 2×3.75m(行车道) 0.75m(左侧路缘带) 2.0m(中央分隔带) 0.75m(左侧路缘带) 2×3.75m(行车道) 3.25m(紧急停车带) 0.5m(外侧防撞护栏),桥面全宽26.0m。   8、地震烈度:基本烈度七度,按八度设防

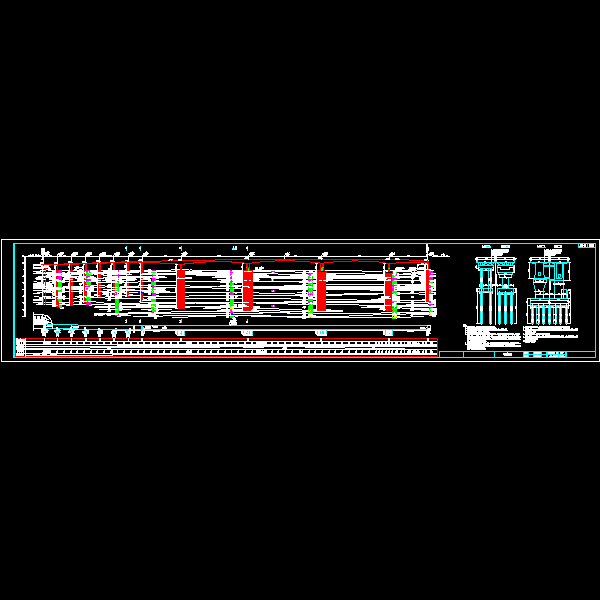

一份连续刚箱桥桥型部置节点详细CAD图纸设计(中央分隔带)
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-4-25 12:37:48上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在工作分享专区发帖交流相关知识。

附件2099v11ecwdd210cccffwdc.rar

798.1 KB

下载  售价: 100 积分    赚积分
