一份水闸工程设计节点详细图纸（启闭机梁柱配筋图纸等11张dwg格式CAD图纸）(地基处理)

bbnnxx

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

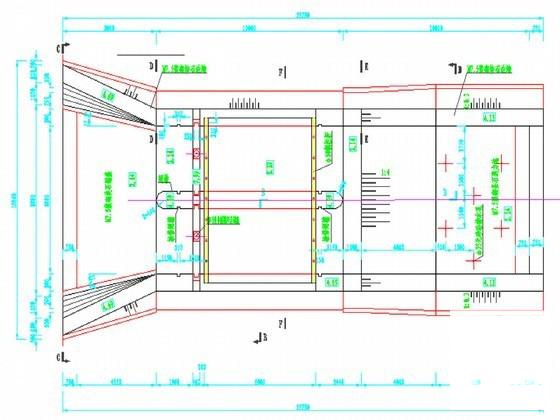

• 水闸 平面布置图
• A-A剖视图
• B-B剖视图
• C-C剖视图
• D-D剖面图
• E-E剖面图
• 工作闸槽门框装配图及材料表
• 吊耳装配图及结构图
• 吊轴结构图及吊耳、吊轴材料表
• 闸门门体装配图及材料表
• 闸门配筋图及材料表
• 启闭机梁、柱配筋图
• 底板、支墩、桥板配筋图

附件详情

1、图中高程为黄海高程，单位以m计，其余尺寸单位以mm计。
2、水闸基础持力层承载力不小于150kpa，持力层厚度不小于2.5m，基础开挖后应夯实，夯实土层厚度为30cm，夯实度不小于0.95。
3、闸室段采用C15钢筋砼底板，消力池底板采用M10浆砌条石砌筑，条石面需修边打荒，其余砌体采用M7.5浆砌块石砌筑，所有砌体均采用1：2水泥砂浆勾平缝，铺盖、消力池边墙需设置φ50排水孔，排距1.0m，孔距3.0m，底排距底板0.5m，排水孔末端采用尼龙绳包扎0.4×0.4m土工布，原基础承载力不足要求，抛石进行地基处理，抛石单块重量为25-40kg，最小边厚度不小于小于15cm。
4、边墙墙背回填土应分层夯实，每层厚不大于50cm，夯实度不小于0.95。
5、铺盖、闸室、消力池之间底板、边墙均应设置沉降缝，缝宽3cm,内填沥青麻丝，缝深3cm。
6、消力池应设置φ75无砂砼排水孔，排距1.5m，孔距3.0m。
7、闸槽采用机器水磨条石埋设，埋说设时应做好锚固。
8、启闭机采用LQ-5型5t手摇螺杆启闭机，螺杆长4500mm，丝扣长4000mm，启闭梁预留孔可根据实际机型略作调整。
9、闸门设侧向和底止水，侧向止水采用P29型止水橡皮，底止水采用切角151型止水橡皮，安装详见施设-008。
10、工程需破堤，破堤处施工时应按原断面恢复。
CAD图11张
