一份小型泵站设计dwg格式CAD图纸图(18页图纸)(水利水电工程)

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 设计说明
• 口站总平面位置图

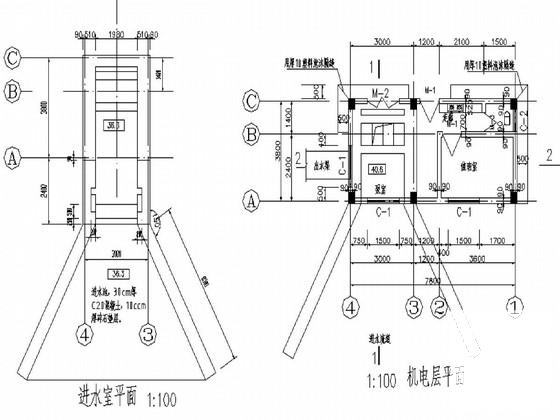

• 进水室 平面布置图
• 机电层平面图
• 泵房立面图
• 1-1剖视图
• 2-2剖视图
• 屋面平面 大样
• 边墩配筋
• 进水池、值班室底板配筋
• 机电层、地面梁配筋图
• 机电层板配筋图
• 天面板配筋图
• 检修桥（工作桥）配筋图
• 出水渠剖面图
• 钢栅立面
• 密封压环 套管
• 闸门结构图
• 主电路图
• 泵站照明
• 天面避雷

附件详情

【设计说明】
1.本图单位:尺寸.管径以毫米计,标高(珠基)以米计。
2.设计标准:
a.泵站排水标准:流量0.37立方米/s,扬程3.56m,配套功率22kw。
b.设计灌溉面积3500亩。
3.工程规模:
泵站规模:设计流量为0.37m3/s,设计扬程为3.56m，选用350ZLB-125轴流泵一台，电机Y208-8-22KW一台（该电机有水泵厂选配），GGD起动组合柜。
4.泵站设计参数
a设计流量0.37m立方/s
b.设计扬程3.56m
5、设计规范
a、《泵站设计规范》GB50265-97；
b、《水利水电工程等级划分及洪水标准》SL252-2000；
6、水泵安装后应对水泵进行调试运行。水泵预埋件由水泵提供单位负责与土建施工配合，预埋各种配件。
7、其它未尽事项,其技术要求按现行施工技术规范办理。

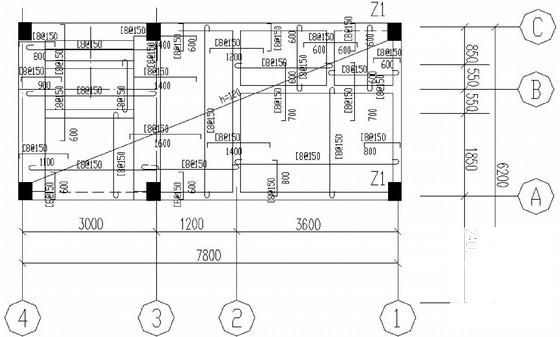

机电层板配筋图

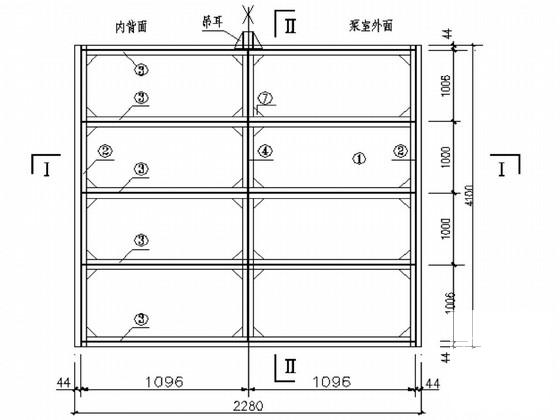

闸门结构图

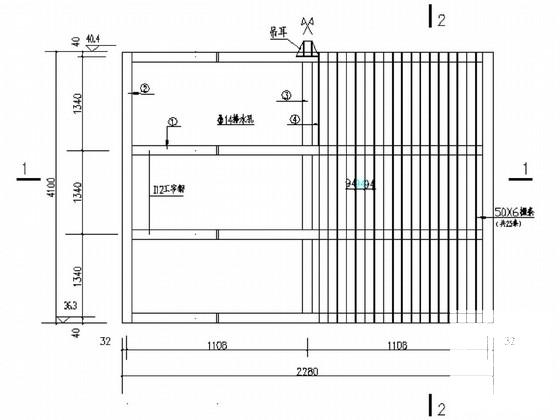

钢栅正立面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
