本 市政道路 改建工程路线全长6.134 公里。
设计标准：
1）道路等级：城市主干道；
2）设计速度：60km/h
3）红线宽度：红线宽60m；
4）路面类型：沥青砼路面；
……
版面设计：
指路标志的汉字高度根据GB 5768-2009 的中的规定。结合当地标志版面实际情况和设计车速60km/h，所设的标志汉字高H 为40cm，以确定版面尺寸的大小，字间距1/10H，行距1/10H。指路标志为蓝底，白字符。标志版面均采用双面布置，正面蓝底白字，指路标志牌字膜和底膜微棱镜结构二级膜Ⅳ类（超强级）；背面为城市建设、文明创建、交通安全宣传语等，背面宣传标语为四级膜Ⅰ类（工程级）。具体内容由中标单位报交警队确认后实施。
……
本次交通标志的建筑设计结构形式主要为钢建筑设计结构形式。钢建筑设计结构形式有：
单柱式和单悬臂两种。在设计中根据所需的标志板面的大小、设置的位置、标志的重要性、美观等因素选定支撑方式。标志立柱与横梁采用无缝方形钢管，根据建筑设计结构形式及版面尺寸的大小可选择100×100×4.0mm、120×120×4.0mm、140×140×4.0mm、300×300×15mm、350×350×10mm 等规格的无缝方形钢管。外径150×150mm 以上规格立柱不得采用焊接件。
……
共97张，。

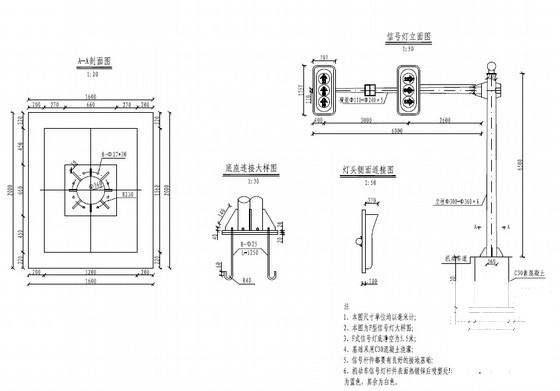

车行信号灯大样图

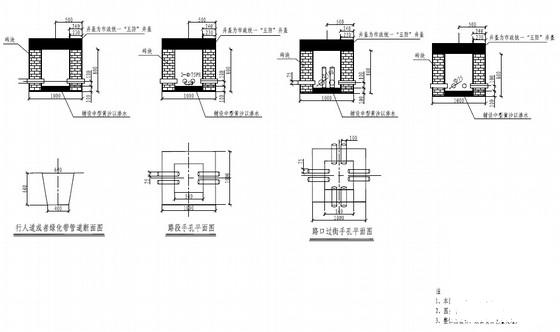

手井大样图

第 1 张图

第 2 张图

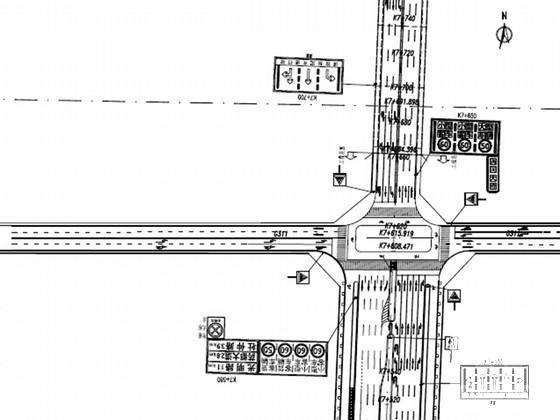

第 3 张图
