浙江临平某祠堂钢结构图
本次设计为:浙江临平某祠堂钢结构图
工程地点:浙江省临平市。.
建筑结构形式:主体结构为混凝土框架,塔翼为三角形悬臂钢屋架。塔顶为三角形简支钢屋架。
风荷载:0.50KN/平米
抗震设防烈度6度
该资料包含:
钢结构设计说明、通廊、裙塔屋面结构布置图、通廊、裙塔屋面上弦檩条布置图、通廊、裙塔屋面下弦檩条布置图、主塔二层、屋面结构布置图、主塔二层、屋面上弦檩条布置图、主塔二层、屋面下弦檩条布置图、通廊钢桁架详图、裙塔钢屋架详图、主塔塔顶钢屋架详图、主塔挑檐钢屋架详图及预埋件详图、节点大样图、广场葡萄架基础平面布置图、广场葡萄架预埋螺栓布置图、广场葡萄架钢柱平面布置图、广场葡萄架钢梁平面布置图、广场葡萄架剖面图、水洞葡萄架基础平面布置图、水洞葡萄架预埋螺栓布置图、水洞葡萄架钢柱平面布置图、水洞葡萄架钢梁 、水洞葡萄架剖面图共19张图纸。

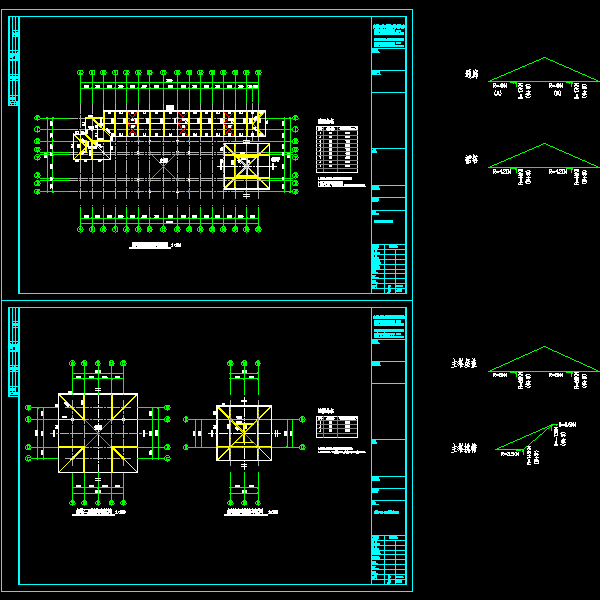

drawing1.dwg
drawing1.dwg

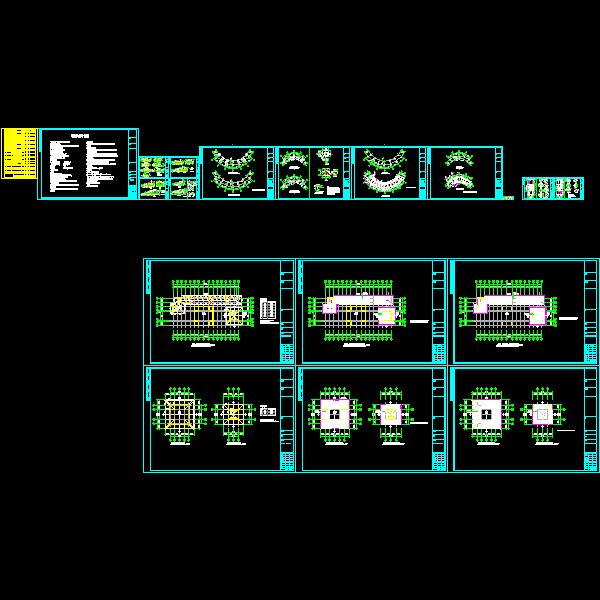

荷载条件图.dwg
荷载条件图.dwg

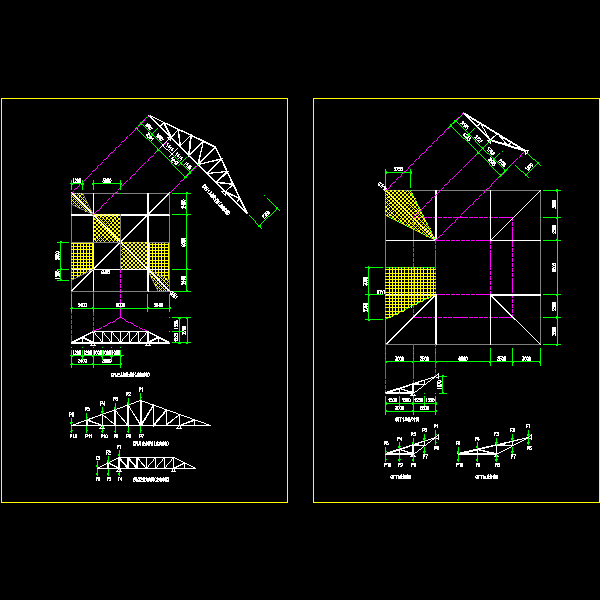

荷载计算简图.dwg
荷载计算简图.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-7 00:02:53上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在结构设计专区发帖交流相关知识。

附件2099v11edfcccfd0fc0es0edfc.rar

1.12 MB

下载  售价: 100 积分    赚积分
