4、爆破设计
光面爆破主要参数：最小抵抗线、炮眼密集系数、不耦合系数、线装药密度、眼距和起爆时差、起爆顺序…………
4.1、最小抵抗线与炮眼密集系数
光爆层厚度为周边眼（光爆眼）的最小抵抗线，光爆层厚度W与周边眼的间距α有密切关系，可用两者比值（周边眼密集系数）K=α/W，周边眼密集系数过大，爆破后可能在光爆眼间留下岩埂，造成欠挖，达不到光面爆破效果，反之则可能出现超挖。一般情况下周边眼密集系数小于1，可使反射拉伸波从最小抵抗线方向折回之前造成贯穿裂缝，隔断反射拉伸波向围岩传播的可能，减少围岩破坏…………
光爆层厚度与隧道断面大小有关，大断面隧道拱顶垮度大，光爆眼所受到的夹制作用小，岩体比较容易崩落，光爆层厚度可适当放大一些；小断面光爆眼受到的夹制作用大，其厚度宜小一些…………
4.2、不耦合系数
不耦合系数用K、表示，指炮眼直径与药包直径之比，随着K、值的增大，爆炸冲击作用减弱，而爆炸气体准静态压力的作用时间得到延长，作用在炮眼壁岩石上的应力值下降…………
不耦合系数K、取值一般在1.5～3.0之间，此时可使炮眼壁岩石上受到的冲击压力（或产生的应力）不大于岩石的极限抗压强度，避免压碎圈的形成，从而留下半炮眼痕迹，同时，在炮眼连心线上产生的切向拉应力大于岩石的抗拉强度，产生定向裂隙…………

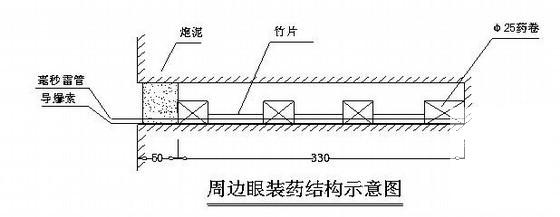

根据不耦合系数的大小和所选用药卷直径，光面爆破装药结构通常有两种形式：环向空气间隔连续装药结构和轴向空气间隔装药结构…………

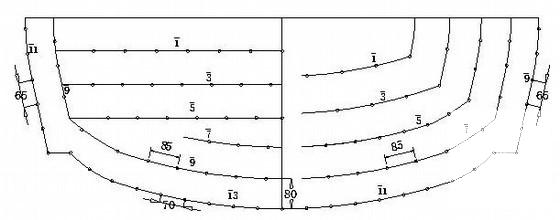

4.7、起爆顺序
光面爆破掘进有两种方案：全断面一次掘进方案和预留光面层方案。前者常用多段毫秒电雷管或非电塑料导爆管起爆系统顺序起爆，多用于掘进小断面隧道；后者是分次爆破，采用超掘进小断面导洞，然后刷至全断面，多用于掘进大断面隧道…………
全断面一次掘进方案的炮眼起爆顺序为：掏槽眼→辅助孔→周边眼…………
4.8、掏槽形式
掏槽眼的形式有三种：斜眼、直眼、直眼和斜眼的混合掏槽…………
根据隧道断面大小及工程地质特点，结合现场的钻眼机械设备，一般采用的掏槽方式为斜眼掏槽方式…………
共15页

第 1 张图

第 2 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
