一份河岸挡护工程完整施工方案图纸35张（多样式挡墙护坡）

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

设计概要： 　　 断面下部河道部分重力式挡土墙采用C20片石混凝土浇筑，在其挡土墙顶采用30 cm厚坡度为1：2浆砌片石护坡至断面上部，断面上部采用C30钢筋混凝土扶壁式挡土墙，挡土墙上部为填土。 　　...... 　　下部重力式挡土墙： 　　 挡土墙全长518.77m，挡墙顶标高定为170.00，挡墙底标高随地质层标高变化而变化。采用C20片石混凝土，片石参入量小于20%，挡墙底嵌入中风化岩层不小于0.5m，该挡墙承受荷载较大，同时考虑洪水冲刷。每15m设置沉降缝。 　　...... 　　浆砌片石护坡： 　　 浆砌片石护坡全长518.77m，采用M7.5号砂浆，浆砌片石护坡采用1：2坡度，浆砌片石厚度为30cm，铺砌下设置厚度为15cm的碎石垫层。一级护坡高度不大于8m。护坡顶高程为176.5。 　　 该段原地形是坡度为1：1的杂填土，需要压实。 　　 每15m设置伸缩缝。 　　...... 　　上部扶壁式挡土墙： 　　 挡土墙全长518.77m，采用C30混凝土，墙高为6m，墙止处埋深为1.5m。墙顶标高为181.00。每15m设置沉降伸缩缝。该段挡土墙下部持力层为杂填土，承载力较弱，地基处理采用砂砾石换填，达到承载力要求后方可施工。 共好办CAD设计图35张。

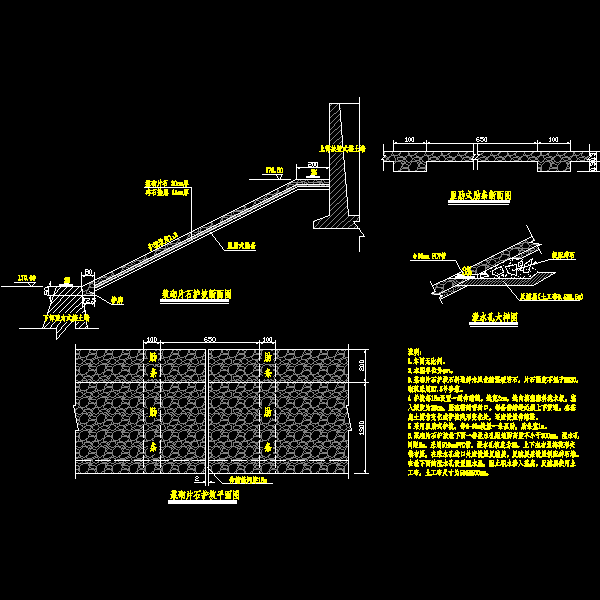

第 1 张图

第 2 张图

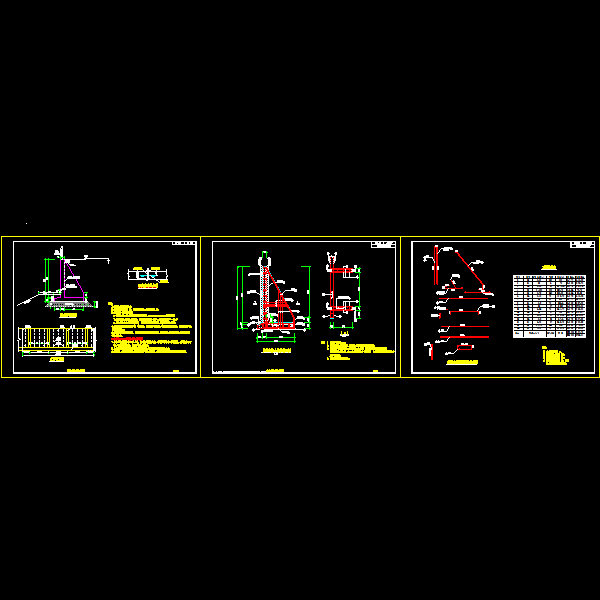

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
