16层大厦强电CAD施工图纸

ttyyuullk123

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 建筑高度：高层建筑
• 地上层数：16层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：31张
• 地下室用途：人防
• 负荷等级：一级
• 有线广播：火灾应急
• 项目地址：江苏

附件详情

该项目为南京某商务大厦，总建筑面积30552.72m，建筑高度60.30m，地下一层.地上十六层.地下一层为人防工程(由人防设计院设计)及设备用房；一层为大厅、会议室及商务等用房；二层为餐饮；三层为洗浴、棋牌等娱乐场所；四、五层为客房；六、七层为公寓式办公；八~十六层为办公；顶层为设备用房及水箱间。
设计范围：本商务大厦内的电力及 、10KV变电所及地下人防部分由专业部门设计。

第 1 张图

第 2 张图

第 3 张图

第 4 张图

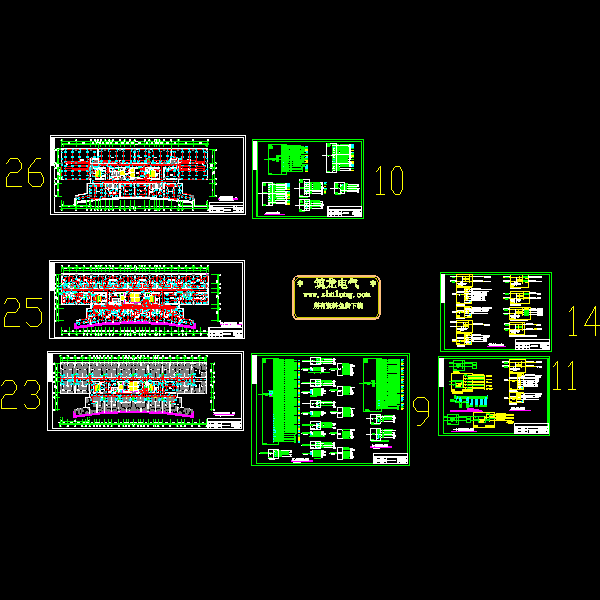

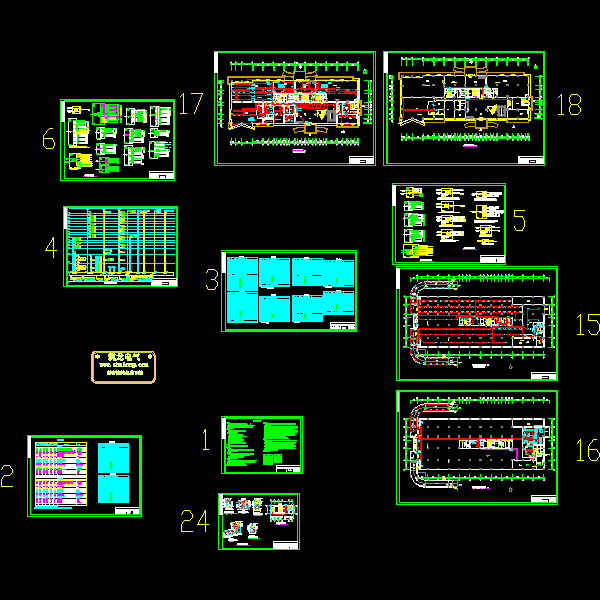

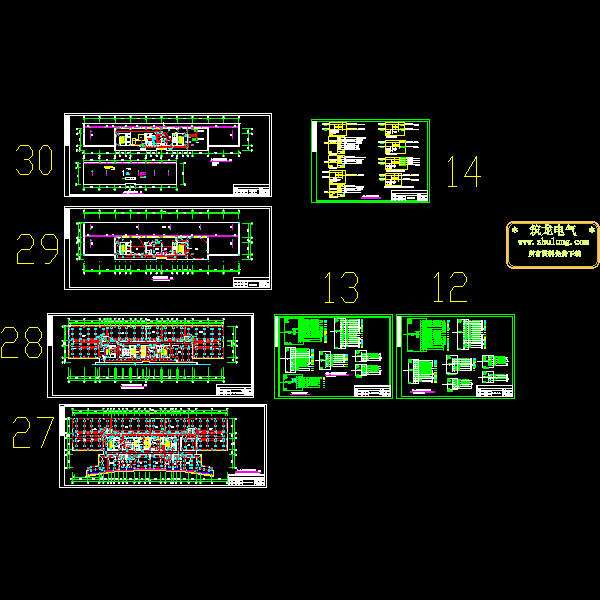

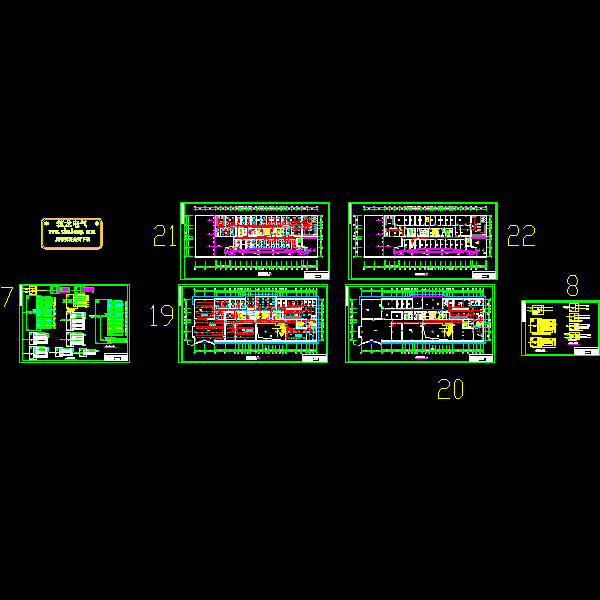

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
