小区内2层幼儿园电气CAD图纸(接地系统设计)

zhouxingxing

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度：多层建筑
• 地上层数：2层
• 参考图纸：9张
• 图纸年代：近代
• 负荷等级：三级
• 防雷等级：第二类
• 设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计：通信系统,有线电视和卫星接收系统,广播系统

附件详情

该项目为苏州某住宅项目内一栋二层混凝土结构的幼儿园，电源等级为三级负荷,环境特征一般。
弱电系统包括照明、配电和防雷及接地系统设计；电源进线引自室外变电所，后侧由本院设计。厨房由甲方另行委托厨房公司设计后再进行电气部分设计，该资料仅预留电量。
弱电系统包括通讯电话、有线电视、有线广播及电铃系统；通讯电话系统进线引自小区电话交接间；有线电视进线引自小区有线电视管网。电铃控制箱设置于门卫，电源就近引自门卫插座回路，有线广播设置于底层办公室，功放设备电源就近引自办公室插座.门卫及园长室应有电话能直通110、119。

第 1 张图

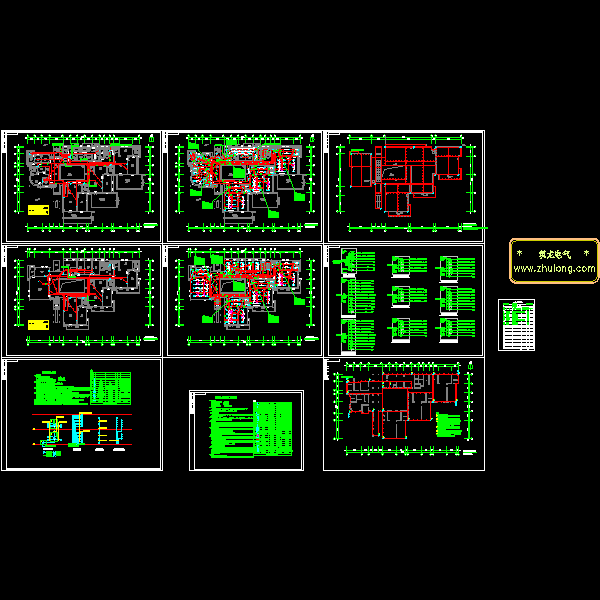

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
