国内5层职工住宅小区电气CAD施工图纸(可视对讲系统)

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：多层建筑
• 地上层数：5层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：12张
• 图纸年代：近代
• 负荷等级：三级
• 防雷等级：第三类
• 接地方式：TN-C-S
• 设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计：出入口控制系统,综合布线系统,有线电视和卫星接收系统

附件详情

该项目共由三栋建筑组成，三栋建筑全部为多层住宅楼；1#共六层，建筑物高度为16.7米，2#及3#楼共七层，建筑物总高度19.4米，该项目共计144户，按每户6KW计算，总需要容量为864KW。其中1#楼部分为配套公建。本建筑属于三类民用建筑。
设计范围包括：低压配电系统、 、 系统、有线电视系统、可视对讲系统、综合布线系统。

第 1 张图

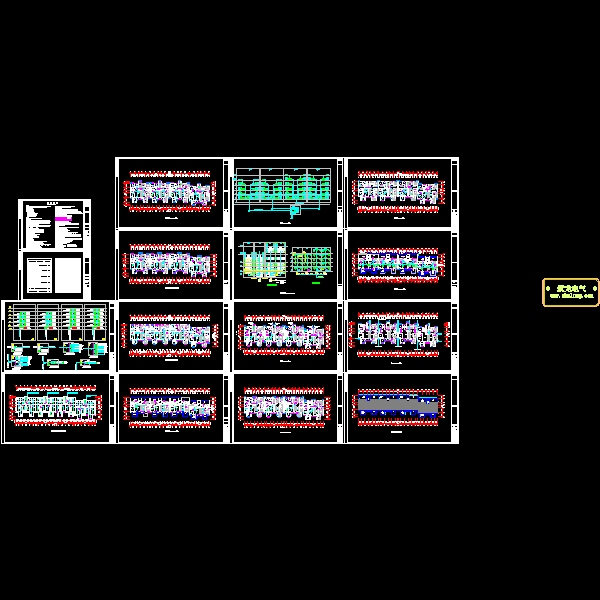

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
