[安全防护方案]高速公路桥梁专项施工组织设计

[复制链接]

0

主题

0

帖子

1317

积分

超级版主

Rank: 8Rank: 8

积分
1317
发表于 2020-2-7 23:32:50 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

4、 施工方案 、方法
4.1、桩基施工
钻孔前首先核对桩位里程、高程和地面高程,确认公路周围地下管线的位置,与产权单位协商及时拆迁或保护。制定合理的安全防护方案并报批相关部门,取得同意后方可施工。安全防护主要采用钢板桩防护,周围布置0.3mm厚彩钢板…………
为加快施工进度,同一墩位桩基采用2台旋挖钻机钻进施工,施工时采用对角隔桩顺序钻孔…………
由于本段施工场地的特殊性,现场作业平台需在高速公路上,因此施工时采取根据施工阶段将高速公路部分车道封闭施工的原则。泥浆池准备采用流动泥浆池(采用集装箱改装,容积为100m3),分割成3个作业槽,其中一个造浆一个循环一个回收。利用高速公路两侧边沟作水沟,回收并处理施工废水防止污染环境…………
4.1.1、钻孔桩施工方法和工艺
将场地平整完成后,填筑钻孔平台并将其压实,按照测量确定的位置埋设钢护筒,设置骑马桩确保护筒位置准确,护筒埋设深度根据覆盖层的情况具体确定。根据本标段地质情况使用旋挖钻作为主要成孔方法。钢筋笼集中加工,整根制作,运至施工现场。混凝土由拌和站集中生产、混凝土运输车运输、导管法水下灌注…………
4.1.3、施工方法
(1)施工准备
采用机械将施工场地整平压实,测量放线确定桩位,人工埋设钢护筒。使用旋挖钻,护筒内径比桩径大20cm,护筒顶面高出地下水位2.0m,在旱地时高出施工地面0.5m,护筒长度为6m…………
护筒顶面中心与设计桩位偏差不大于5cm,倾斜度不大于1%…………
4.1.4、旋挖钻成孔
钻孔施工主要采用旋挖钻钻孔方式、湿法成孔施工。结合该项目钻孔桩的地质情况、数量多、工期紧等综合因素,钻头采用旋挖斗钻头成孔。钻孔前各项准备工作完成经检查满足要求后钻机就位。将钻头中心与钻孔中心对准,并放入孔内,调整钻机垂直度参数,使钻杆垂直,同时稍微提升钻具,确保钻头环刀自由浮动孔内…………
钻进过程中,操作人员随时观察钻杆是否垂直,并通过深度计数器控制钻孔深度。当旋挖斗钻头顺时针旋转钻进时,底板的切削板和筒体翻板的后边对齐。钻屑进入筒体,装满一斗后,钻头逆时针旋转,底板由定位块定位并封死底部的开口,之后,提升钻头到地面卸土。开始钻进时采用低速钻进,主卷扬机钢丝绳承担不低于钻杆、钻具重量之和的20%,以保证孔位不产生偏差。钻进护筒以下3m可以采用高速钻进,钻进速度与压力有关,采用钻头与钻杆自重摩擦加压,150Mpa压力下,进尺速度为20cm/min;200Mpa压力下,进尺速度为30cm/min;260Mpa压力下,进尺速度为50cm/min…………
泥浆采用膨润土、火碱以及纤维素混合而制,在泥浆池中用搅浆机将泥浆搅拌好后,泵入孔内,旋挖钻均匀缓慢钻进,这样既钻进又起到泥浆护壁的作用。钻进时掌握好进尺速度,随时注意观察孔内情况,及时补加泥浆保持液面高度。泥浆制备应注意两个方面:一是泥浆的指标问题,其比重一般应控制在1.05~1.2之间,粘度控制在17~20s,砂率控制在4%以内。常用的泥浆材料,一般使用优质澎润土加烧碱、聚丙稀酰胺或纤维素等配置;二是补浆的速度,泥浆补充一般采用泵送方式,其速度以保证液面始终在护筒面以上为标准,否则有可能造成塌孔,影响成孔质量…………
用捞砂钻头将沉淀物清出孔位。要求沉碴厚度不大于20cm。在灌注水下混凝土前,用高压风(高压水)吹底翻渣,进一步减少桩底沉碴厚度…………
共54页

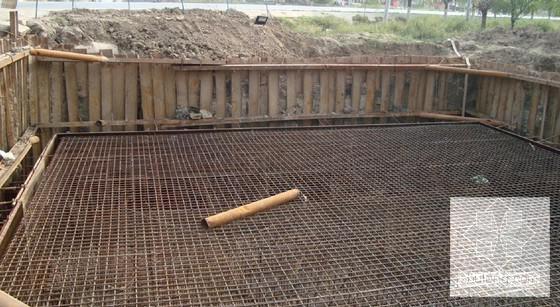

承台

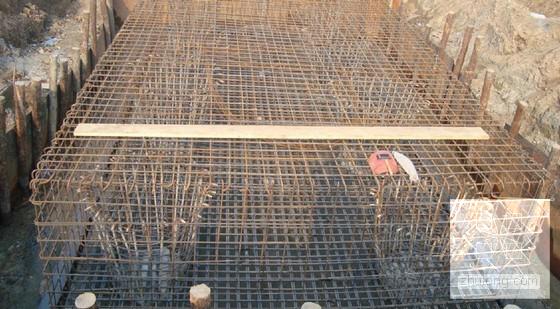

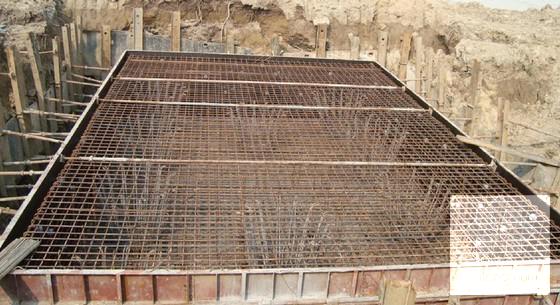

钢筋绑扎

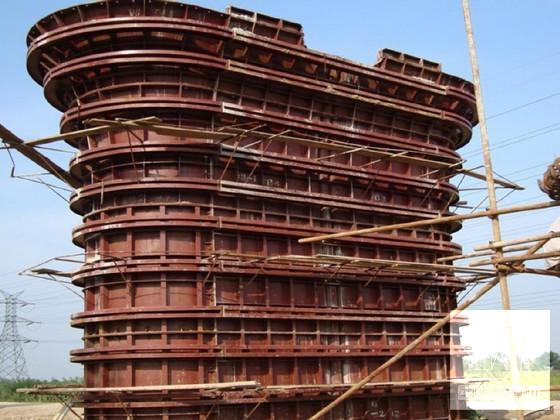

模板

验孔

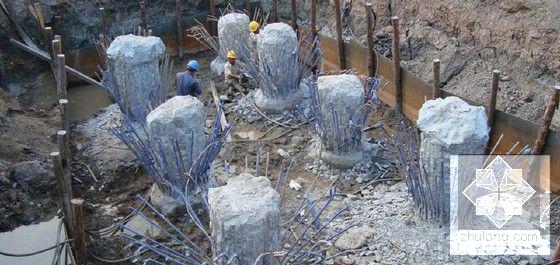

桩基检测

专项安全施工方案 - 1
第 1 张图
专项安全施工方案 - 2
第 2 张图
专项安全施工方案 - 3
第 3 张图
专项安全施工方案 - 4
第 4 张图
专项安全施工方案 - 5
第 5 张图
专项安全施工方案 - 6
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-7 23:32:50上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在方案设计专区发帖交流相关知识。

附件2099v11ecwfff0w1de0cees.zip

3.26 MB

下载  售价: 100 积分    赚积分
