[路面排水]高速公路路面工程施工组织设计

ghjkkkff · 发表于 2020-2-7 23:32:51

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

第一章说明与项目概要
一、编制依据
二、编制内容
三、项目概要
四、工程特点、难点、重点
五、施工条件
第二章施工准备
一、设备、人员、材料进场的计划
二、水准点、导线点复测情况
三、技术准备
四、生产准备
五、物资准备
第三章施工部署
一、施工部署的基本思想及基本原则
二、施工组织机构
三、施工总体安排
四、队伍布置及任务划分
五、总平面布置
第四章主要工程项目的施工方案、施工方法
一、级配碎石底基层施工
二、水泥稳定碎石基层施工
三、透层、粘层、封层沥青
四、沥青碎石上基层施工工艺
五、沥青混凝土面层施工工艺
六、水泥混凝土路面的施工
七、土路肩、路缘石及路面内部排水
第五章确保工程质量与措施
第六章质量和安全体系
一、质量保证体系
二、质量检查程序
三、质量保证措施
四、施工操作的质量保证
五、人员素质的质量保证
六、正确处理进度与质量的关系
七、安全保证体系
第七章、环境保护与文明施工
一、环境保护
二、文明施工
第八章、工程施工进度计划与措施
一、工程施工进度计划安排
二、各分项工程具体施工进度安排
三、施工总进度计划管理
四、施工设备及劳动力调配
五、用地、水电计划
六、施工进度保证措施
七、施工进度监控与调整系统
第九章成品、半成品保护措施与保修承诺
一、保护措施
二、保修承诺
第十章新技术、新工艺、新材料的应用
第十一章冬、雨季和夜间、停电、机械故障的施工措施
一、冬季施工
二、雨季施工
三、夜间施工措施
四、停电施工措施
五、机械故障施工措施
第十二章工程重点难点施工方案
一、工程重点
二、工程难点
第十三章其它应说明的事项
一、廉政建设及保证措施
二、综合治理保证措施
三、农民工工资保证措施

附件详情

项目概要：
路线全长29.720Zm，含桥梁28座，一般互通立交1处，服务区1处，U型转弯2处，文件设计内容包括路面工程（桥梁铺装沥青面层）、路面排水工程等。合同工期21个月。
……
本项目主线采用双向四车道高速公路标准，路基宽26米，设计行车速度为100ZM/h，沥青混凝土路面；汽车荷载等级为公路-Ⅰ级；设计洪水频率：特大桥1/300,路基和其他桥涵1/100。全线设置安全、监控、通讯、收费、供电照明及服务等设施。
……
采用的新型组合式沥青砼路面结构：
主线：4㎝厚SMA-13SBS改性沥青混合料表面层+6㎝厚AC-20C粗型密集配SBS改性沥青砼中面层+8㎝厚AC-25C粗型密集配沥青砼下面层+8㎝厚ATB-25密集配沥青碎石上基层+0.6㎝厚改性沥青单层表处（不计厚度）+16㎝厚水泥碎石中基层+15（17）㎝厚水泥碎石下基层+20㎝级配碎石底基层。
互通立交匝道：4㎝厚SMA-13SBS改性沥青混合料表面层+6㎝厚AC-20C粗型密集配SBS改性沥青砼中面层+8㎝厚AC-25C粗型密集配沥青砼下面层+0.6㎝厚改性沥青单层表处+20㎝厚水泥碎石基层+30㎝级配碎石底基层。
互通立交收费站：28㎝厚水泥混凝土面层+14㎝厚多孔隙水泥碎石排水基层+0.6㎝厚改性沥青单层表处+15㎝厚水泥碎石基层+15㎝级配碎石底基层。桥面：4㎝厚SMA-13SBS改性沥青混合料表面层+6㎝厚AC-20C粗型密集配SBS改性沥青砼中面层+防水层（由底涂层和0.6cm厚SBS改性沥青砂下封层组成）。
……
该项目的重点、难点工程是沥青砼路面的施工。它包括改性沥青SMA-13面层的配合比设计，沥青混合料的生产，沥青料的运输，沥青混合料的路面摊铺，碾压成形，以及原材料质量。对于工程难点的施工方法在后面的面层施工中说明。
……
水准点、导线点复测情况
根据工程施工的需要，设置三角控制网和高程控制点，包括中线及高程的复测，中线控制桩和水准点的复查和增设。对重要的控制桩和水准基点要用混凝土包护加固，并放出护桩。
……
碎石加工质量控制
施工工艺流程
料场（进行母材试验） → 材料验收 →材料破碎 → 按不同成品堆放 → 成品检验
……
级配碎石底基层施工，本合同段的底基层设计为：
a.主线：级配碎石底基层20cm。
b.匝道：级配碎石底基层30cm
本合同段底基层料采用在白站进行集中拌和，用自卸卡车运输，摊铺机摊铺，振动压路机碾压，洒水车洒水。
……
沥青碎石上基层的试验，可以分为室内试验（包括各种原材料的性质和鉴定，沥青混合料组成设计，沥青、各种矿料和沥青混……
……
工程重点难点施工方案

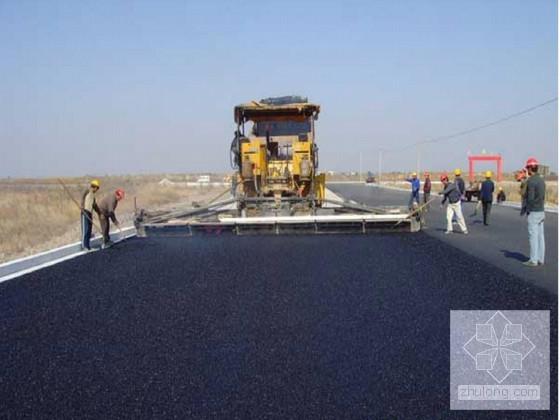

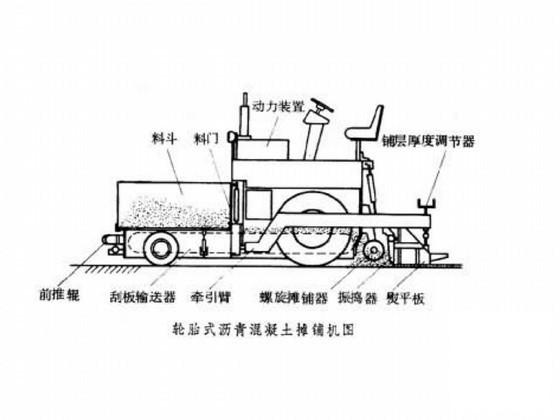

沥青混合料的摊铺
a、摊铺机就位前应调整好熨平板的宽度，1#摊铺机熨平板的宽度为7.25m，2#摊铺机熨平板的宽度为8m，并根据上面层松铺厚度调整好高度。
b、摊铺机开工前提前0.5～1h预热熨平板不低于100℃。摊……
……

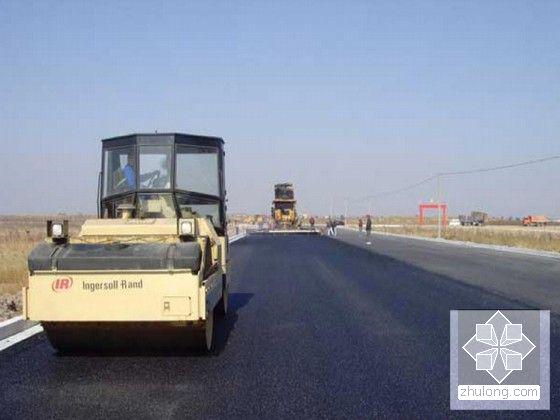

碾压方案：
按照“紧跟、慢压、高频、低幅”“碾压八字方针进行碾压，压路机必须紧跟摊铺机的后面，碾压速度均衡，倒退时关闭振动，方向要逐渐地改变，不许拧着弯行走，对每一道碾压起点或终点可稍微扭弯碾压，消除碾压接头轮迹。
……
共计125页
