办公楼等电位接地平面CAD图纸

[复制链接]

0

主题

0

帖子

1097

积分

超级版主

Rank: 8Rank: 8

积分
1097
发表于 2020-5-11 22:55:31 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

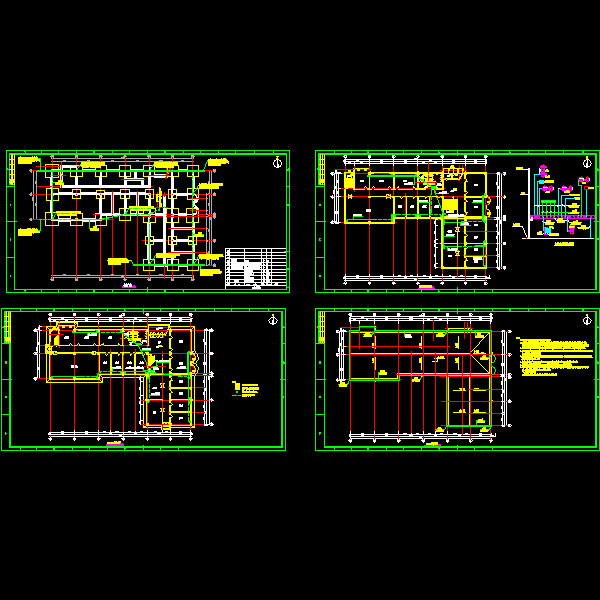

办公楼等电位接地,按照第三类防雷建筑物进行设计.建筑物顶部沿屋檐设置避雷网作为接闪器,利用柱内两根上下贯通的对角钢筋作为引下线钢筋上端与避雷网连接,下端与作为接地极的基础内钢筋网连接,距地1.8米处设置测量端子.

2

3

等电位接地 - 1
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-5-11 22:55:31上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在办公建筑专区发帖交流相关知识。
